NAS

LSV-5S4Rシリーズ

LSV-5S4R series  竹 ソフトウェアRAID5システム搭載 2UラックマウントNAS

製品の特徴と主なテクノロジー

LSV-5S4Rは、RAID5システム搭載 2Uラックマウント型のNAS(Network Attached Storage)です。ネットワークに接続を行い、クライアントPCからリモートで管理ができますので、ファイル共有を簡便に実現することができます。
OSとして、Windowsクライアントとの親和性が高いWindows Storage Serverを搭載したモデルです。

250GB,500GB,1.0TB,2TBのHDドライブを4台搭載し、ソフトウェアRAIDシステムを塔載しています。RAID5構成時は1台のHDドライブに障害が発生してもパリティデータの保持によりデータへのアクセスを維持することができ、コールドスワップ(※1)によるリビルド作業で、通常状態に復帰することが可能で、万一の故障発生時にもシステムの停止を最小限に抑えることができます。

ユーザーは、およそ690GB,1440GB,2940GB,5940GBのデータ領域容量を使用することができます。また、「ギガビットイーサネット対応」「E-mail通知機能搭載」と、企業やSOHO環境での使用にも最適なモデルです。
※1:コールドスワップですので、ディスク交換時は本体の電源をOFFにする必要があります。

ラックの設置を助ける19型ラック金具を標準添付しています。
※付属の金具のみではラックに固定できません。必ずラック用棚板やレール等とあわせて使用願います。

LSV-5S4R
  • Kicon_ラックマウント
  • Kicon_ハイブリットSSD搭載
  • Kicon_HDD×4
  • Kicon_7200rpm
  • Kicon_メモリ1GB
  • Kicon_USBポート×4
  • Kicon_マウント金具付
  • Kicon_UPS対応
  • Kicon_盗難防止機構搭載
  • WindowsStorageServer2003R2
  • omrom_UPS
  • APC
  • グリーン購入法
  • オンサイト保守
  • 1年保障
  • RAID構成変更可
  • ディスク暗号化

テクノロジー

  • アプリケーションインストール
  • WSS2003R2標準搭載
  • Win/Mac大容量共有
  • 高速データ転送
  • USB 2.0 High-Speed×4ポート
  • ロジテックツール搭載
  • RAIDビルダー搭載
  • パソコンで設定・管理
  • Logitec フォルダミラーリングツール
  • 流体軸受ドライブ
  • 液晶パネル
  • RoHS指令準拠
  • Logitec ホストエクスプローラ

ラインナップ

  • 5940GB TYPE
  • 2940GB TYPE
  • 1440GB TYPE
  • 690GB TYPE

※記載されている価格は消費税別のメーカー希望小売価格です。[価格表記について]

●RAID構成の変更機能「RAIDビルダー」

RAID構成を変更できる「RAIDビルダー」を搭載。ソフトウェアRAID構成がおかしくなった際やHDD交換の際に、どのドライブに異常があるのかを確認および修復を行うことが可能です。

また、下記のようにRAID構成パターンを変更することが可能です。

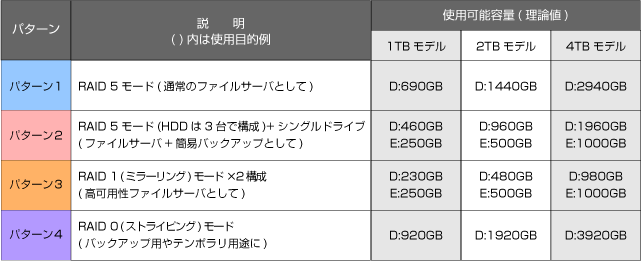

RAID構成パターン表
RAID構成パターン図

※パターン図はデータエリアを示し、OS領域については省略しています。
※パターン4(RAID0)の場合、他のパターンと比較して耐障害性の確保はできません。
※RAID構成を変更する場合、データエリアのすべてのデータが消去されますのでご注意ください。

製品関連情報

製品仕様

型番 LSV-5S8000/4R LSV-5S4000/4R LSV-5S2000/4R LSV-5S1000/4R
CPU VIA C7 1.0GHz
メモリ 1GB
LANポート 1000BASE-T/100BASE-TX
シリアルポート RS-232C準拠(UPS接続用)
USBポート USB2.0(UPS、HD接続用)
対応RAIDレベル RAID5(コールドスワップ)
HDドライブ構成 2TB ×4台 1TB ×4台 500GB ×4台 250GB ×4台
データ領域容量 約5940GB 約2940GB 約1440GB 約690GB
※全機種、1GB=1,000,000,000バイト計算
ディスク回転数 7200rpm
OS Windows Storage Server 2003 R2
動作時環境条件 温度:10℃〜35℃、相対湿度 :20%〜80%(ただし、結露無きこと)
保管時環境条件 温度:-20℃〜50℃、相対湿度:20%〜80%
入力電圧 AC100V±10% 50/60Hz
消費電力(定格) 80W 80W 77W 70W
消費電力(休止時) 2.2W
発熱量 288kJ/h 288kJ/h 277.2kJ/h 252kJ/h
エネルギー消費効率
(省エネ法に基づく表示)
区分i 0.013W/GB 区分i 0.027W/GB 区分i 0.051W/GB 区分i 0.093W/GB
外形寸法
(幅×奥行き×高さ)
435×400×88mm(突起部を除く)

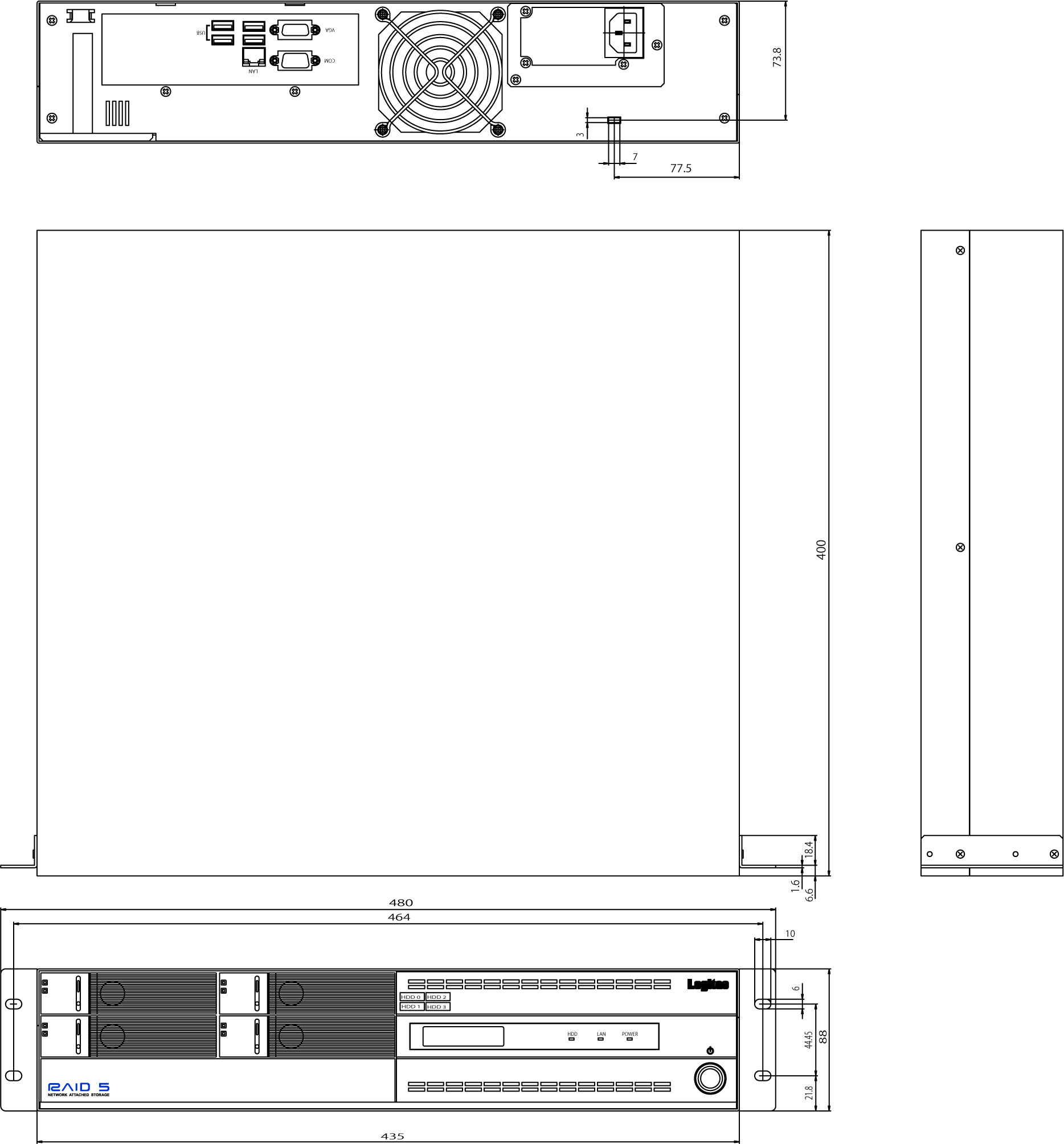

寸法図はこちら■(別ウィンドウで開きます)
質量 約10.5kg
設置方向 水平
設置方法 19型ラックマウント
LANコネクタ形状 RJ-45(AUTO MDI/X) x1
シリアル コネクタ形状 D-sub 9ピン x1
USBコネクタ形状 USB シリーズA ×4
ユニット前面装備 電源スイッチ(プッシュタイプ:ソフトスイッチ)
パワーランプ
LANアクティブランプ
液晶パネル
HDDアクセスランプ
HDDモジュール(0〜3)
セキュリティロック
ユニット背面装備 電源スイッチ(プッシュタイプ:ソフトスイッチ)
LANコネクタ
シリアルコネクタ
VGAコネクタ(メンテナンス用)
USB2.0コネクタx4
電源コネクタ(3極,アース付き)
冷却ファン HDドライブ用ファン ×1、電源用ファン ×1
保証期間 無償保証:1年間
オンサイト保証 オプション(最大5年まで)
グリーン購入法 対応
RoHS指令 準拠

※ラック取り付け時のご注意
本機にはラックの設置を助ける19型ラック金具を標準添付しています。
付属の金具のみではラックに固定できません。必ずラック用棚板やレール等とあわせて使用願います。

付属品

NAS本体×1台  電源ケーブル(アース付き:約1m)×1本
クイックスタートガイド×1枚  クイックリペアガイド ×1枚
保証書(クイックスタートガイドに印刷)×1枚  Microsoftライセンス規約(EULA)×1枚
ソフトウェア(CD-ROM)LogitecNASサポートディスク×1枚
ソフトウェア(CD-ROM)OSリカバリーディスク×1枚
セキュリティキー×2個  19型ラック金具×1セット(本体取付済)
※ラックに設置する場合には棚板やレール等が必要です。ラックに棚板が無い場
合はオプションのレールキットを同時にご購入ください。

別売品(スペアドライブ)

LSV-5S8000/4R用スペアドライブ
SPD-5S2000R(2TB)
オープンプライス
LSV-5S4000/4R用スペアドライブ
SPD-5S1000R(1TB)
オープンプライス
LSV-5S2000/4R用スペアドライブ
SPD-5S500R(500GB)
オープンプライス
LSV-5S1000/4R用スペアドライブ
SPD-5S250R(250GB)
オープンプライス
ラックマウントレールキット
LSV-5S4R-RMKT
オープンプライス

保守サービス

ロジテックNASオンサイト保守についてはこちらをご覧ください(NASサポートサービス

クライアント環境

使用時 Windows 7
Windows Vista
Windows XP Home Edition/Professional
Windows 2000 Professional Service Pack 1 以降
Mac OS X 10.0.4 から
 ※Mac OS X 10.7(Lion)でのAFP接続はできません
MacOS 9.0.4から
Linux
設定/管理時 Windows 7
Windows Vista
Windows XP Professional
  • ※対応OSは、いずれも日本語OSに限ります。
  • パソコンは、上記OSのいずれかを搭載し、LAN環境に接続されていることが必要です。
  • ※セキュリティの関係上、ルータを越えた転送を行う使用方法については、未サポートとなります。

ネットワーク性能/データ運用性能

対応プロトコル TCP/IP, Apple Talk
対応ファイルシステム * CIFS(SMB)
* AFP (AFP2.0サポート)
* NFS (NFS2.0/3.0サポート)
* FTP
※本製品出荷時はCIFSによるファイル共有のみが有効になっています。
その他のプロトコルをご利用になる場合には、ご購入後、設定を変更していただく必要があります。
主な管理機能 ■ユーザー/グループ作成(Windowsドメイン参照可能)
最大登録可能ユーザー数:無制限(理論値)
最大登録可能グループ数:無制限(理論値)
■共有フォルダ作成
最大登録可能共有フォルダ数:無制限(理論値)
■ログイン&アクセス
最大同時ログイン可能クライアント数:無制限(理論値)
推奨同時アクセスクライアント数:20クライアント
そのほかの機能 * 共有フォルダへのアクセス権限設定
* ユーザーパスワード設定/変更
* UPSコントロール機能
* 状況/障害通知機能(E-mail)
* 障害警報機能(E-Mail/BEEP/LCD) :RAIDエラー等

確認済みの対応UPS

オムロン管理ソフトウェア:
PowerActPro3.2/4
UPS型式 対応
BNシリーズ
BYシリーズ
BXシリーズ ×※
BZシリーズ ×※
APC管理ソフトウェア:
PowerChute BusinessEditionDelux8.0.1,
PowerChutes NetworkShutdown2.2.3
Windows電源管理
UPS型式 対応
Smart UPSシリーズ
ESシリーズ ×※
CSシリーズ ×※

※UPSが矩形(くけい)波形出力のため使用不可
こちらのFAQ最新情報もご確認ください。
FAQ:Windows Storage Server搭載NASで自動シャットダウン可能なUPSについて

接続確認済の外付ハードディスクドライブ

 ・暗号機能モデル
   LSV-BK2000/U2、LSV-BK1000/U2
   ※最新ユーティリティは以下でダウンロードできます。
    http://www.logitec.co.jp/down/soft/nas/lsvbku2.html
 ・スタンダードモデル
   LHD-ENU2Wシリーズ

※1:本製品での検証結果です。そのほかのWindows Storage Server搭載NASでの動作を保証するものではありません。


動作確認済みRDX(リムーバルハードディスク ストレージ)

imation
RDXはサーバーやPCの大容量バックアップと保管に最適な安心・確実・高速なリムーバブルなハードディスクストレージです。

http://www.imation.co.jp/rdx/
