LSV-MSX2C series  竹 増設対応RAID1搭載キューブ型NAS

製品の特徴と主なテクノロジー

LSV-MSX2Cシリーズは、増設対応RAID1搭載キューブ型のNAS(Network Attached Storage)です。ネットワークに接続を行い、クライアントPCからリモートで管理ができますので、ファイル共有を簡便に実現することができます。
OSとして、Windowsクライアントとの親和性が高いWindows Storage Server 2003 R2 を搭載したモデルです。

1TB,2TBのHDドライブを2台搭載し、RAID1(ミラーリング)システムを塔載しています。また、同一容量のスペアドライブを利用し、後から容量を増設する事が可能です。
ユーザは、出荷時状態でおよそ980GB,1980GBのデータ領域容量を使用することができます。また、「ギガビットイーサネット対応」「E-mail通知機能搭載」と、企業やSOHO環境での使用にも最適なモデルです。
※コールドスワップですので、ディスク交換時は本体の電源をOFFにする必要があります。

また、スペアドライブ2台を増設スロットに挿入(コールドスワップ)することで、トータルディスク容量の増量が可能です※。
あとから容量追加ができるため、データ増加容量が不足してきたときにも、システムへの影響を最小限に抑えつつ迅速に拡張が行えます。
※ディスクの増設は、2TBモデルは2TB、4TBモデルは4TBなど、出荷時容量と同一の物のみサポート対象となります。

販売終了しました。
LSV-MSX2C
  • Kicon_GigaBIT対応
  • Kicon_HDD×2
  • Kicon_7200rpm
  • Kicon_メモリ1GB
  • Kicon_USBポート×4
  • Kicon_UPS対応
  • Kicon_盗難防止機構搭載
  • WindowsStorageServer2003R2
  • omrom_UPS
  • APC
  • グリーン購入法
  • オンサイト保守
  • 1年保障
  • RAID構成変更可
  • ディスク暗号化
テクノロジー
  • アプリケーションインストール
  • WSS2003R2標準搭載
  • Win/Mac大容量共有
  • 高速データ転送
  • イベントE-mail通知
  • RAIDビルダー搭載
  • パソコンで設定・管理
  • コンパクト筐体
  • 流体軸受ドライブ
  • 液晶パネル
  • RoHS指令準拠
  • Logitec ホストエクスプローラ
ラインナップ
  • 1980GB TYPE
  • 980GB TYPE

※記載されている価格は消費税別のメーカー希望小売価格です。[価格表記について]

●RAID構成の変更機能「RAIDビルダー」

RAID構成を変更できる「RAIDビルダー」を搭載。ソフトウェアRAID構成がおかしくなった際やHDD交換の際に、どのドライブに異常があるのか確認および修復を行うことが可能です。

また、下記のようにRAID構成パターンを変更することが可能です。

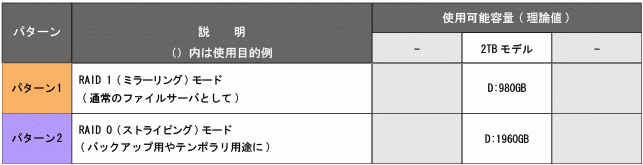

RAID構成パターン表

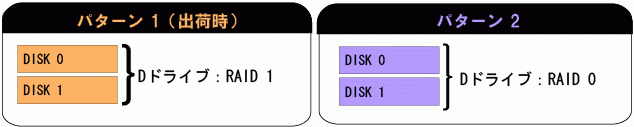

RAID構成パターン図

※パターン図はデータエリアを示し、OS領域については省略しています。
※パターン2(RAID0)の場合、他のパターンと比較して耐障害性の確保はできません。
※RAID構成を変更する場合、データエリアのすべてのデータが消去されますのでご注意ください。

ページトップへ

製品関連情報

ページトップへ

製品仕様

型番 LSV-MS4000X/2C LSV-MS2000X/2C
CPU VIA C7 1.0GHz
メモリ 1GB
LANポート 1000BASE-T/100BASE-TX
シリアルポート RS-232C準拠(UPS接続用)
USBポート USB2.0(UPS、HD接続用)
対応RAIDレベル RAID1(コールドスワップ)
HDドライブ構成 2.0TB ×2台 1.0TB ×2台
データ領域容量 約1980GB 約980GB
※全機種、1GB=1,000,000,000バイト計算:NTFSフォーマット
ディスク回転数 7200rpm
OS Windows Storage Server 2003 R2
動作時環境条件 温度:10℃〜35℃、相対湿度:20%〜80%(ただし、結露無きこと)
保管時環境条件 温度:-20℃〜50℃、相対湿度:20%〜80%
入力電圧 AC100V±10% 50/60Hz
消費電力(定格) 54W
発熱量 194.4kJ/h
エネルギー消費効率
(省エネ法に基づく表示)
区分i 0.027W/GB 区分i 0.054W/GB
外形寸法
(幅×奥行き×高さ)
184×280×193mm(突起部を除く)
質量 約6.1kg
設置方向 垂直
設置方法 机上設置
LANコネクタ形状 RJ-45(AUTO MDI/X) x1
シリアル コネクタ形状 D-sub 9ピン x1
USBコネクタ形状 USB シリーズA ×4
冷却ファン HDドライブ用ファン×1、電源用ファン×1
保証期間 無償保証:1年間
オンサイト保証 オプション(最大5年まで)
グリーン購入法 対応
RoHS指令 準拠
付属品

NAS本体×1台  電源ケーブル(アース付き)×1本
クイックスタートガイド×1枚  クイックリペアガイド ×1枚
保証書(クイックスタートガイドに印刷)×1枚  Microsoftライセンス規約(EULA)×1枚
ソフトウェア(CD-ROM)LogitecNASサポートディスク×1枚
ソフトウェア(DVD-ROM)OSリカバリーディスク×1枚
セキュリティキー×2個

別売品(スペアドライブ)
LSV-MS4000X/2C用スペアドライブ
SPD-5S2000(2TB)
オープンプライス
LSV-MS2000X/2C用スペアドライブ
SPD-5S1000(1TB)
オープンプライス
保守サービス

ロジテックNASオンサイト保守についてはこちらをご覧ください(オンサイト保守サービス

ページトップへ

クライアント環境

使用時 Windows 7
Windows Vista
Windows XP Home Edition/Professional
Windows Millennium Edition
Windows 2000 Professional Service Pack 1 以降
Mac OS X 10.0.4 から10.5.3 まで
Mac OS 9.0.4 から Mac OS 9.2.2 まで
Linux
設定/管理時 Windows 7
Windows Vista
Windows XP Professional
  • ※対応OSは、いずれも日本語OSに限ります。
     パソコンは、上記OSのいずれかを搭載し、LAN環境に接続されていることが必要です。
  • ※セキュリティの関係上、ルータを越えた転送を行う使用方法については、未サポートとなります。

ページトップへ

ネットワーク性能/データ運用性能

対応プロトコル TCP/IP, Apple Talk
対応ファイルシステム * CIFS(SMB)  : Windows環境
* AFP  : Macintosh環境 ※AFP2.0サポート
* NFS  : Linux環境 ※NFS2.0/3.0サポート
* FTP  : Windows/Macintosh/Linux環境
※本製品出荷時はCIFSによるファイル共有のみが有効になっています。
その他のプロトコルをご利用になる場合には、ご購入後、設定を変更していただく必要があります。
主な管理機能 ■ユーザー/グループ作成(Windowsドメイン参照可能)
 最大登録可能ユーザー数:無制限(理論値)
 最大登録可能グループ数:無制限(理論値)
■共有フォルダ作成
 最大登録可能共有フォルダ数:無制限(理論値)
■ログイン&アクセス
 最大同時ログイン可能クライアント数:無制限(理論値)
 推奨同時アクセスクライアント数:20クライアント
そのほかの機能 * 共有フォルダへのアクセス権限設定
* ユーザーパスワード設定/変更
* UPSコントロール機能
* 状況/障害通知機能(E-mail)
* 障害警報機能(E-Mail/BEEP/LCD) :RAIDエラー等

ページトップへ

確認済みの対応UPS

オムロン管理ソフトウェア:
PowerActPro3.2/4
UPS型式 対応
BNシリーズ
BYシリーズ
BXシリーズ ×※
BZシリーズ ×※
APC管理ソフトウェア:
PowerChute BusinessEditionDelux8.0.1,
PowerChutes NetworkShutdown2.2.3
Windows電源管理
UPS型式 対応
Smart UPSシリーズ
ESシリーズ ×※
CSシリーズ ×※

※UPSが矩形(くけい)波形出力のため使用不可
こちらのFAQ最新情報もご確認ください。
FAQ:Windows Storage Server搭載NASで自動シャットダウン可能なUPSについて

ページトップへ

接続確認済の外付ハードディスクドライブ

 ・暗号機能モデル
   LSV-BK2000/U2、LSV-BK1000/U2
   ※最新ユーティリティは以下でダウンロードできます。
    http://www.logitec.co.jp/down/soft/nas/lsvbku2.html
 ・スタンダードモデル
   LHD-ENU2Wシリーズ

※1:本製品での検証結果です。そのほかのWindows Storage Server搭載NASでの動作を保証するものではありません。
