ネットワーク

LAN-SWP/MA

型番 特長 JANコード 定価 備考
LAN-SW16P/MA LAN-HUB/16ポート/電源内蔵 4992072750890 ¥6,700(税別) ホワイト
LAN-SW24P/MA LAN-HUB/24ポート/電源内蔵 4992072750906 ¥13,700(税別) ホワイト
■製品の特長:

100BASE-TXに対応した、スイッチングハブ

100BASE-TXに対応した、スイッチングハブです。100BASE-TX,10BASE-T対応のパソコンやネットワーク機器を接続することが可能です。




全てのLANポートは、「Auto MDI/MDI-X機能」に対応!

全てのLANポートは、「Auto MDI/MDI-X機能」に対応しています。接続先のLANポートの仕様に応じて自動的に識別を行い接続しますので、LANポートの仕様や、ストレートケーブル/クロスケーブルの違いを意識する必要がありません。




19型ラックマウントシステムへ組込み可能!

付属の「19型ラック取付金具」を使用することにより、19型ラックマウントシステムへ簡単に組み込むことができます。




従来機種より小型軽量、省電力に!

従来の機種よりも小型軽量化し、さらに省電力化を実現しました。

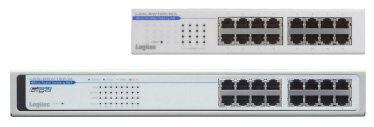

 画像上段:LAN-SW16P/MA、 下段:LAN-SW16P/M

外形寸法
(幅×奥行き×高さ)
 LAN-SW24P/MA   :267×161×44mm
 LAN-SW16P/MA   :216×133×44mm
 LAN-SW24P/M   :330×205×44mm
 LAN-SW16P/M   :273×167×44mm
質量  LAN-SW24P/MA   :1.36kg
 LAN-SW16P/MA   :860g
 LAN-SW24P/M   :1.89kg
  LAN-SW16P/M   :1.43kg
消費電力
(定格)
 LAN-SW24P/MA   :11.5W
 LAN-SW16P/MA   :8.2W
 LAN-SW24P/M   :12.5W
 LAN-SW16P/M   :8.5W




フロントパネルにLANポートを装備!

フロントパネルにLANポートを装備し、ラックマウント時でもLANケーブルの挿抜がしやすい設計です。



「ファンレス」の静音設計!

「ファンレス」の静音設計により、常時稼動でも騒音の心配がありません。




MACアドレスを合計で8192件記憶!

MACアドレスを、全ポート合計で8192件まで記憶することができます。



RoHS指令に準拠した、環境にやさしい製品

本製品は、EUの「RoHS指令(電器・電子機器に対する特定有害物質の使用制限)」に準拠した、環境にやさしい製品です。RoHS指令の対象物質である鉛、水銀、カドミウム、六価クロム、ポリ臭化ビフェニール、ポリ臭化ジフェニルエーテルについて、許容値をクリアしています。






■接続可能なパソコン:

100BASE-TX,10BASE-Tのいずれかに対応したLANポートを搭載した、パソコン、およびネットワーク機器。






■対応OS:

・OSには依存しません。






■製品仕様:
製品型番/ポート数
 LAN-SW24P/MA   :24ポート
 LAN-SW16P/MA   :16ポート
接続方式  100BASE-TX/10BASE-T
ネットワークタイプ  IEEE802.3u/IEEE802.3
スイッチング方式  ストア&フォワード
通信モード  フルデュプレックス/ハーフデュプレックス
フィルタリング速度  148800パケット/秒(100Mbps)
 14880パケット/秒(10Mbps)
MACアドレス登録数
(全ポート合計)
 8192件
バッファメモリ
(各ポートに動的割当て)
 LAN-SW24P/MA   :160Kbytes
 LAN-SW16P/MA   :160Kbytes

フローコントロール制御  IEEE802.3x
オートネゴシエーション  対応(100/10Mbps)
Auto MDI/MDI-X  対応
ノンブロッキング  対応
スイッチファブリック  LAN-SW24P/MA   :4.8Gbps
 LAN-SW16P/MA   :3.2Gbps
最大パケット転送能力  LAN-SW24P/MA   :3.6Mpps
 LAN-SW16P/MA   :2.4Mpps
EAP/BPDU透過機能  対応
IGMP  ×
MLD  ×
入力電圧  AC100V±10% 50/60Hz
消費電力(定格)  LAN-SW24P/MA   :11.5W
 LAN-SW16P/MA   :8.2W
外形寸法(幅×奥行き×高さ)  LAN-SW24P/MA   :267×161×44mm
 LAN-SW16P/MA   :216×133×44mm
質量  LAN-SW24P/MA   :1.36kg
 LAN-SW16P/MA   :860g
設置方向  水平
設置方法  机上設置
 19型ラックに設置(19型ラック取付金具使用)
コネクタ形状  RJ-45
冷却ファン  なし
保証期間  1年間
適合規格  VCCI ClassA
省エネ法に基づく表記事項
※1
区分D
 非対応

※1 省エネ法 (エネルギーの使用の合理化に関する法律) に基づく表示事項
グリーン購入法  対象外
RoHS指令  対応
図面データ
LAN-SW24P/MAPDFファイル (PDF:約37KB)
LAN-SW16P/MAPDFファイル (PDF:約28KB)

■パッケージ写真:
パッケージ写真
▲画像拡大


パッケージ写真
▲画像拡大






■付属品一覧:

 スイッチングHUB 1台
 電源ケーブル(アース付き) 1本
 ゴム足 4個
 19型ラック取付金具
    金具:2個
    取付用ネジ:6本
1式
 マニュアル 1式
 保証書 1枚
