LSV-MS2CWシリーズ

LSV-MSX2C series  竹 増設対応RAID1搭載キューブ型NAS

製品の特徴と主なテクノロジー

LSV-MS2CWは、Cube型のNAS(Network Attached Storage)です。Ethernetネットワークに接続することにより、クライアントPCとのファイル共有を可能にします。ファイル共有に関する各種管理もクライアントPCからリモートで行う事ができますので、管理者の負担を大幅に軽減できます。OSとして、Windowsクライアントとの親和性が高いWindows Storage Server 2008 R2 workgroup Edition を搭載したシリーズです。

500GB,1TB,2TBのHDドライブを2台搭載し、RAID1 システムを塔載しています。RAID1構成時は1台のHDドライブに障害が発生してももう片方のディスクにアクセスすることによりデータへすることによりアクセスを維持することができ、ホットスワップ(※1)によるディスク交換作業で、リビルド(RAID再構築)する事が可能で、万一の故障発生時にもシステムを停止することなくメンテナンスが可能です。ユーザは、およそ460GB,960GB,1960GBのデータ領域容量を使用することができます。また、「ギガビットイーサネット対応x2ポート」「E-mail通知機能搭載」と、企業やSOHO環境での使用にも最適なモデルです。
※1:NAS本体の電源がオン状態のままで、ディスクの交換が行える機能です。ディスク交換時には管理画面からの操作が必要です。



※ディスク0はホットスワップ非対応です。



LSV-MSX2C
  • Kicon_GigaBIT対応
  • Kicon_HDD×2
  • Kicon_7200rpm
  • Kicon_メモリ3GB
  • Kicon_USBポート×4
  • Kicon_UPS対応
  • Kicon_盗難防止機構搭載
  • WindowsStorageServer2008R2
  • omrom_UPS
  • APC
  • グリーン購入法
  • オンサイト保守
  • 1年保障
  • RAID構成変更可
  • ディスク暗号化
テクノロジー
  • アプリケーションインストール
  • WSS2008R2搭載

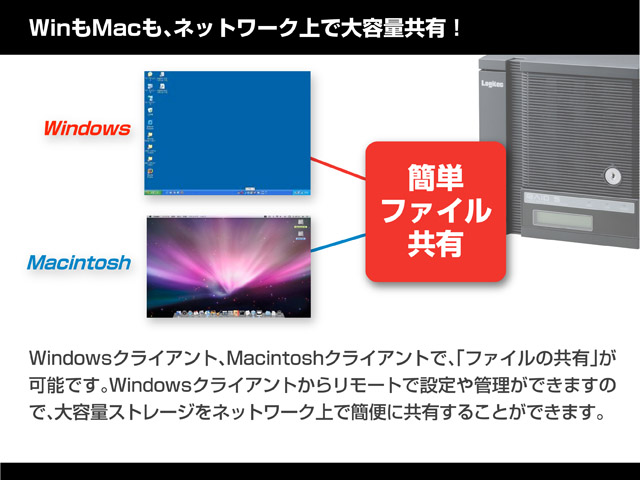

  • Win/Mac大容量共有
  • 高速データ転送

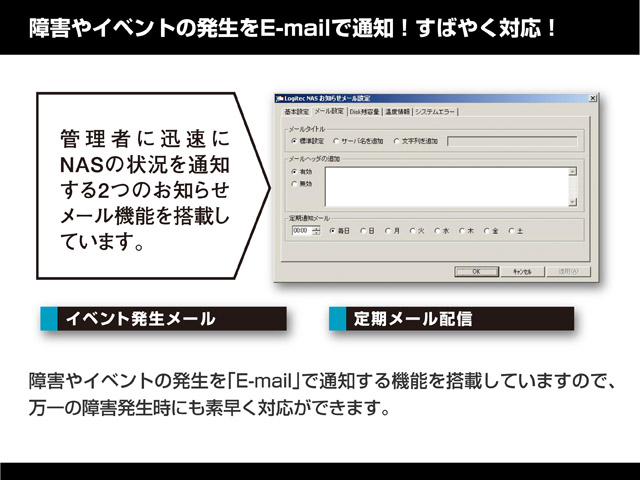

  • イベントE-mail通知
  • RAIDビルダー搭載

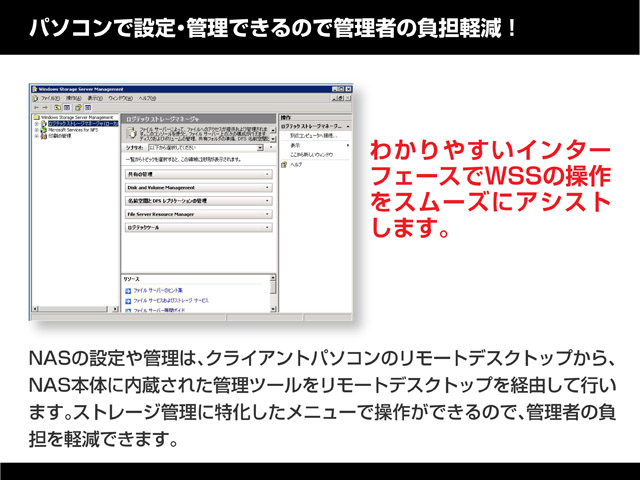

  • パソコンで設定・管理

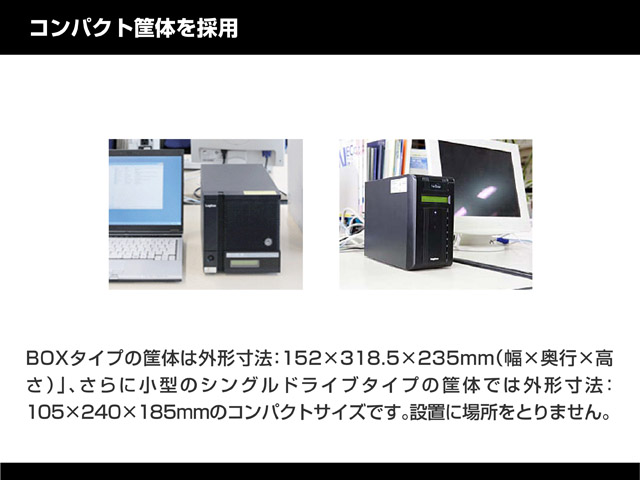

  • コンパクト筐体

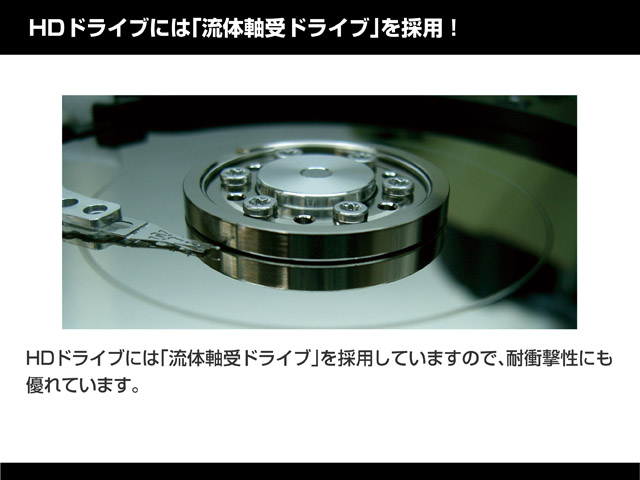

  • 流体軸受ドライブ

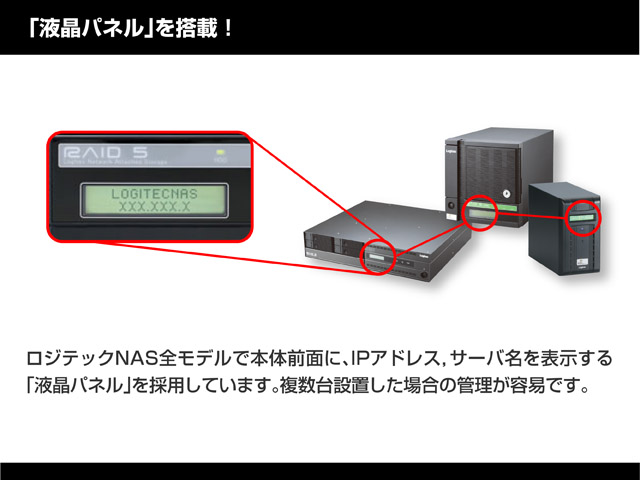

  • 液晶パネル
  • RoHS指令準拠

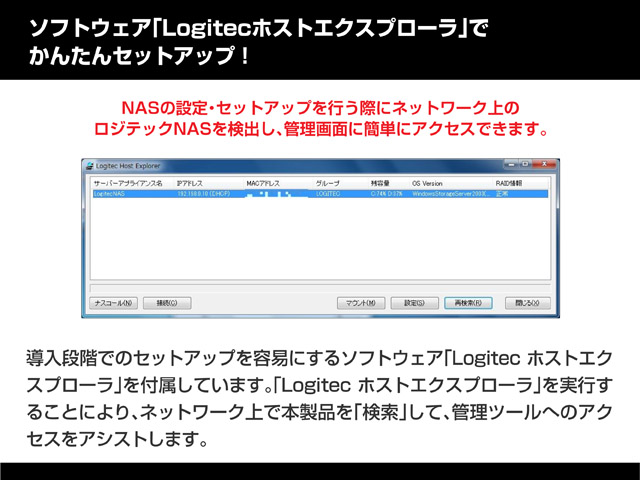

  • Logitec ホストエクスプローラ
ラインナップ
  • 1960GB TYPE
  • 960GB TYPE
  • 460GB TYPE

※記載されている価格は消費税別のメーカー希望小売価格です。[価格表記について]

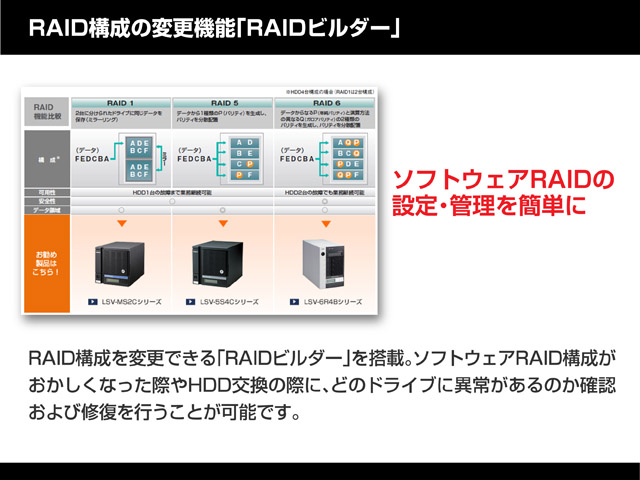

●RAID構成の変更機能「RAIDビルダー」

RAID構成を変更できる「RAIDビルダー」を搭載。ソフトウェアRAID構成がおかしくなった際やHDD交換の際に、どのドライブに異常があるのか確認および修復を行うことが可能です。

また、下記のようにRAID構成パターンを変更することが可能です。

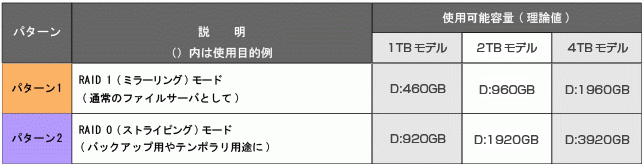

RAID構成パターン表

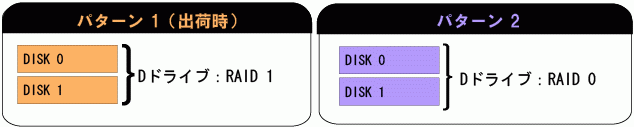

RAID構成パターン図

※パターン図はデータエリアを示し、OS領域については省略しています。
※パターン2(RAID0)の場合、他のパターンと比較して耐障害性の確保はできません。
※RAID構成を変更する場合、データエリアのすべてのデータが消去されますのでご注意ください。

製品関連情報

製品仕様

型番 LSV-MS4T/2CW LSV-MS2T/2CW LSV-MS1T/2CW
CPU VIA nano CPU 1.3+GHz(1.6GHz)
メモリ 3GB
LANポート 1000BASE-T/100BASE-TX 2ポート搭載
シリアルポート RS-232C準拠(UPS接続用)
USBポート (UPS、バックアップユニット接続用) 4ポート搭載
対応RAIDレベル RAID(ホットスワップ)
HDドライブ構成 2.0TB ×2台 1.0TB ×2台 500GB ×2台
データ領域容量 約1960GB (RAID1)
約3920GB (RAID0)
約960GB (RAID1)
約1920GB (RAID0)
約460GB (RAID1)
約920GB (RAID0)
※全機種、1GB=1,000,000,000バイト計算:NTFSフォーマット
ディスク回転数 7200rpm
OS Windows Storage Server 2008 R2 workgroup Edition
動作時環境条件 温度:10℃〜35℃、相対湿度:20%〜80%(ただし、結露無きこと)
保管時環境条件 温度:-20℃〜50℃、相対湿度:20%〜80%
入力電圧 AC100V±10% 50/60Hz
消費電力(定格) 65W 60W 58W
発熱量 234kJ/h 216kJ/h 208.8kJ/h
エネルギー消費効率
(省エネ法に基づく表示)
区分i, 0.0166W/GB 区分i, 0.0313W/GB 区分i, 0.0630W/GB
外形寸法
(幅×奥行き×高さ)
184×280×193mm(突起部を除く)
質量 約6.2kg 約6.0kg 約5.5kg
設置方向 垂直
設置方法 机上設置
LANコネクタ形状 RJ-45(AUTO MDI/X) x2
シリアル コネクタ形状 D-sub 9ピン x1
USBコネクタ形状 USB シリーズA ×4
冷却ファン HDドライブ用ファン×1、電源用ファン×1
保証期間 無償保証:1年間
オンサイト保証 オプション(最大5年まで)
グリーン購入法 対応
RoHS指令 準拠

※WindowsStorageServer2008R2のソフトRAIDの仕様により、起動ディスクにエラーが発生した場合は、リビルドの前にシステムの再起動が必要となります。

付属品

NAS本体×1台  電源ケーブル(アース付き)×1本
クイックスタートガイド×1枚  クイックリペアガイド ×1枚
保証書(クイックスタートガイドに印刷)×1枚  Microsoftライセンス規約(EULA)×1枚
ソフトウェア(CD-ROM)LogitecNASサポートディスク×1枚
ソフトウェア(DVD-ROM)OSリカバリーディスク×1枚
セキュリティキー×2個

別売品(スペアドライブ)
LSV-MS4T/2CW用スペアドライブ
SPD-5S2000(2TB)
オープンプライス
LSV-MS2T/2CW用スペアドライブ
SPD-5S1000(1TB)
オープンプライス
LSV-MS1T/2CW用スペアドライブ
SPD-5S500(500GB)
オープンプライス
保守サービス

ロジテックNASオンサイト保守についてはこちらをご覧ください(オンサイト保守サービス

クライアント環境

使用時 Windows 7
Windows Vista
Windows XP Home Edition/Professional
Windows 2000 Professional Service Pack 1 以降
Mac OS X 10.0.4 から
Linux
設定/管理時 Windows 7
Windows Vista
Windows XP Professional
  • ※対応OSは、いずれも日本語OSに限ります。
     パソコンは、上記OSのいずれかを搭載し、LAN環境に接続されていることが必要です。
  • ※セキュリティの関係上、ルータを越えた転送を行う使用方法については、未サポートとなります。

ネットワーク性能/データ運用性能

対応プロトコル ・TCP/IP(IPv4/IPv6※サポート)
※IPv6利用時には以下の点にご注意ください
・LogitecHostExplorerは利用できません。初回設定にはIPv4環境下でご利用い
 ただくことを推奨します
・クライアントOS/アプリケーションが対応していないサービスは利用できませ

・LinuxOS環境下での利用は未確認です
対応ファイルシステム * CIFS(SMB2.1) : Windows環境
* DFS
* NFS  : Linux環境
* FTP  : Windows環境/Macintosh環境/Linux環境 ※
※出荷時デフォルト共有フォルダでは有効になっておりません。
主な管理機能 ■ユーザー/グループ作成(Windowsドメイン参照可能)
 最大登録可能ユーザー数:50(理論値)
 最大登録可能グループ数:無制限(理論値)
■共有フォルダ作成
 最大登録可能共有フォルダ数:無制限(理論値)
■ログイン&アクセス
 最大同時ログイン可能クライアント数:50クライアント
 同時アクセスクライアント数:50クライアント(推奨値25)
そのほかの機能 * 共有フォルダへのアクセス権限設定
* ユーザーパスワード設定/変更
* 状況/障害通知機能(E-mail)
* 障害警報機能(E-Mail/BEEP/LCD) :RAIDエラー等

確認済みのギガビットイーサネットハブ

LAN-GSW24P/HGW (24ポート)
LAN-GSW08/PCW (8ポート)
LAN-GSW08P/MA (8ポート)
LAN-GSW05/PCW (5ポート)
LAN-GSW05P/MA (5ポート)


FAQ:ロジテックNASとGigaHUBの接続について



確認済みの対応UPS

オムロン管理ソフトウェア:
PowerActPro3.2/4
UPS型式 対応
BNシリーズ
BYシリーズ
BXシリーズ ×※
BZシリーズ ×※
APC管理ソフトウェア:
PowerChute BusinessEditionDelux9.0.1,
PowerChutes NetworkShutdown2.2.3
Windows電源管理
UPS型式 対応
Smart UPSシリーズ
ESシリーズ ×※
CSシリーズ ×※

※UPSが矩形(くけい)波形出力のため使用不可
こちらのFAQ最新情報もご確認ください。
FAQ:Windows Storage Server搭載NASで自動シャットダウン可能なUPSについて

接続確認済の外付ハードディスクドライブ

 ・暗号機能モデル
   LSV-BK2000/U2、LSV-BK1000/U2
   ※最新ユーティリティは以下でダウンロードできます。
    http://www.logitec.co.jp/down/soft/nas/lsvbku2.html
 ・スタンダードモデル
   LHD-ENU2Wシリーズ

※1:本製品での検証結果です。そのほかのWindows Storage Server搭載NASでの動作を保証するものではありません。
