| ※ディスク０はホットスワップ非対応です。 | |||||||||||||||||||
| 製品型番 | 総容量 | JANコード | 標準価格（税別） | 備考 |
| LSV-5S8T/4RQW | 8TB | 4580333547886 | \238,000 （税別） |
販売終了 |
| LSV-5S4T/4RQW | 4TB | 4580333547879 | \218,000 （税別） | |
| LSV-5S2T/4RQW | 2TB | 4580333547862 | \199,800 （税別） |
製品特長製品特長

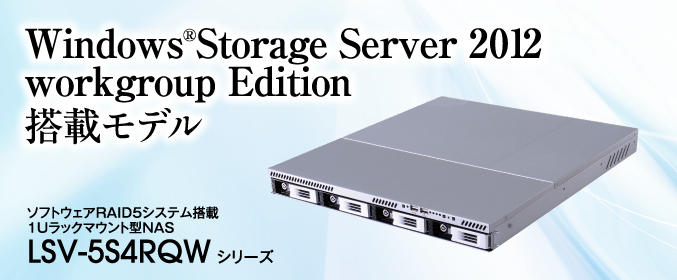

Windows®StorageServer2012 workgroup Edition 搭載
本製品はOSとして、Windowsクライアントとの親和性が高いWindows Storage Server 2012 workgroup Edition を搭載したシリーズです。Windowsクライアントとの親和性はもとより、Windowsならではの安定した稼動性、SMB2.1搭載による高速データ転送＜ベンチマーク表示＞、ActiveDirectory完全対応によりユーザ管理/アクセス管理の利便性向上、ACLによる下層フォルダに対してのアクセス権対応＜図表表示＞、共有データのバックアップ機能(Windowsサーバーバックアップ)、iSCSI機能によるNASのサーバ用外部ストレージ化、ボリュームシャドウコピー機能による全ファイルの世代管理機能など、Microsoft社の長年のサーバーOSの技術が凝縮されています。もちろん、ウイルスチェックソフトなどのセキュリティソフトやバックアップソフトのインストールも可能です。 また、コスト面で見てもWindowsServer導入時に通常必要となるクライアントライセンス(CAL)が不要なため※、導入時のトータルコストの削減に寄与します。
※：クライアントライセンスは不要ですが、本製品に登録可能なユーザ数は50ユーザまでに制限されています。
高性能・高信頼性HDドライブ・全数スクリーニング試験済
本製品に搭載されているHDドライブはデータへのアクセス性能向上を図るため、7200rpmの高速回転タイプを採用しています。また、高速なだけでなくRAID構成での長時間運用に耐えうる信頼性の高いHDドライブを独自に厳選して搭載しております。更には、国内工場での生産時に搭載する全てのHDドライブに対してスクリーニング試験を実施。この試験にパスしたドライブのみで出荷をしております。お客様に安心してご利用いただけるように万全のチェック体制を整えております。
高信頼性電源ユニットを搭載
本製品に搭載している電源ユニットには厳選した高信頼性電源を採用しています。長時間稼動で運用するNASにとって電源は製品の心臓とも云える重要なユニットです。ロジテックNASは高信頼性電源を採用することで更なる信頼性を確保しています。また、電源の寿命に影響する最大要因である熱処理に関しても、前面大半を占めるスリットからダイレクトに吸気する事により製品本体内の冷却性能を高め、更なる品質向上を実現しています。
管理を便利・簡単に「ロジテックツール」標準搭載
NASの管理をより便利に簡単にするために、ロジテックのNASだけに搭載されたオリジナルユーティリティ「ロジテックツール」。WindowsStorageServer標準ではサポートされていない機能を実現しています。
| メール通知サービス | 本製品に発生したRAIDエラーや停電等による不正電源断などのイベント情報を管理者のメールアドレスに配信します。離れた場所での運用にも安心してご利用いただけます。 |
| スケジュール電源 管理機能 |
NASの電源は常時ONのままで運用いただくケースがほとんどです。しかし、夜中に関しては、バックアップやWindowsUpdate以外以外は起動している必要がありません。本機能を利用すれば、曜日ごとに電源OFF(休止)/ONの時間を設定可能です。 |
| RAIDビルダー | 本製品に搭載されたHDDのRAID構成の変更や、リビルドなどのメンテナンス作業をが簡単に行えます。WindowsServerのRAIDの知識が無くとも簡単にRAIDの管理を行うことが可能です。 |
| パワーボタン 挙動設定 |
パワーボタンの挙動を「一発シャットダウン」か「無反応」のいずれかの選択をすることが可能です。 |
| フォルダ アナライザ |
ドライブ内のどのフォルダが多くの容量を消費しているのかをグラフィカルに確認できます。NASの空き容量が少なくなってきたときの整理用ツールとしてご活用いただけます。他にも便利な機能が搭載されています。詳しくは下記ロジテックツール特集ページをご確認ください。 |
オプションで最大5年間の保守サービスを用意
企業でNASを使用する場合、一番大きな運用コストが管理者の人件費といわれています。即ち、管理者の手間を省くことが運用コストの大きな低減につながるのです。そこで重要なのが保守サービスとなります。ロジテックのNAS製品は製品購入後、最大5年までの保守契約が可能で、万が一のトラブル発生時でも、迅速にハードウェアメンテナンスを行うことが可能です。保守サービスは日本全国対応可能ですので、管理者不在の拠点へのNAS製品の導入も安心して行うことが可能です。 お客様の運用に合わせて、サービスマンが訪問し、メンテナンス作業を行う「オンサイト保守」と、パーツのみを提供させていただく「デリバリー保守」の2パターンをご用意しました。運用に合わせた保守をご選択ください。
スマホからもセキュアなアクセス「ServersMan＠CAS」搭載
本製品にはフリービット社製「ServersMan@CAS」が標準搭載されています。一般的なリモートアクセスツールでありがちな「ルーターに穴を開ける」事を行うことなくリモートアクセスを可能にします。スマートフォンの通信も全てSSLで暗号化されているので、セキュアにリモートアクセスを行うことが可能です。
スマートフォンはIOS、Androidに対応、スマートフォン側のアプリも無償でダウンロード可能となっております。
HDD×4構成で用途に合わせたRAIDパターン
本製品にはRAID機能が搭載されており、データ領域のRAIDパターンも以下の4パターンより選択可能です。
| パターン | 説明 ※［ ］内は使用目的例 |
使用可能容量（理論値） | ||
|---|---|---|---|---|
| 2TBモデル | 4TBモデル | 8TBモデル | ||
| パターン1 | RAID5モード ［通常のファイルサーバとして］ |
D：1380GB | D：2880GB | D：5880GB |
| パターン2 | RAID5モード（HDD3台）＋シングルドライブ ［ファイルサーバ＋簡易バックアップとして］ |
D：920GB E：500GB |
D：1920GB E：1000GB |
D：3920GB E：2000GB |
| パターン3 | RAID1（ミラーリング）モード×2構成 ［高可用性ファイルサーバとして］ |
D：460GB E：500GB |
D：960GB E：1000GB |
D：1960GB E：2000GB |
| パターン4 | RAID0（ストライピング）モード ［バックアップ用やテンポラリ用途に］ |
D：1840GB | D：3840GB | D：7840GB |
※パターン図はデータエリアを示し、OS領域については省略しています。 ※パターン4（RAID0）の場合、他のパターンと比較して耐障害性の確保はできません。 ※RAID構成を変更する場合、データエリアのすべてのデータが消去されますのでご注意ください。
また、システム領域もRAID1(ミラーディスク)で構成され、システムの可用性を高めています。更にホットスワップにも対応しており、通電状態でのハードディスクドライブの交換が可能です。無論、ドライブ復旧(リビルド)作業中もネットワーククライアントからのデータへのアクセスも可能で、トラブル発生時の業務への影響を最小限に抑えます。 また、システム領域に関しては全てのパターンにおいてミラードライブで構成。
アプリケーションのインストールにも対応
WindowsServerOS搭載の本製品はストレージ管理に係わるアプリケーションのインストールが可能となっております。ウイルスチェックソフトやバックアップソフトなど、よりセキュアにより便利に利用いただけます。また、皆様に安心してアプリケーションをご利用いただくために、これらのアプリケーションの動作確認をロジテックでも行っております。詳しくはこちらのページにてご確認ください。
製品仕様
| 型番 | LSV-5S2T/4RQW LSV-5S4T/4RQW LSV-5S8T/4RQW |
|
|---|---|---|
| CPU | Intel Atom D525（1.8GHz Dualcore） | |
| メモリ | 4GB | |
| LANポート | 1000BASE-T/100BASE-TX 2ポート搭載 | |
| USB2.0ポート | （UPS、バックアップユニット接続用）6ポート搭載 | |
| sSATAポート | （バックアップユニット接続用）1ポート搭載 | |
| 対応RAIDレベル | RAID5,1（ホットスワップ）,0 | |
| HDドライブ構成 | LSV-5S2T/4RQW | 500GB×4台 |
| LSV-5S4T/4RQW | 1TB×4台 | |
| LSV-5S8T/4RQW | 2TB×4台 | |
| データ領域容量 | LSV-5S2T/4RQW | 約1380GB（RAID5） |
| LSV-5S4T/4RQW | 約2880GB（RAID5） | |
| LSV-5S8T/4RQW | 約5880GB（RAID5） | |
| データ領域容量 （Windows上） |
LSV-5S2T/4RQW | 約（RAID5） |
| LSV-5S4T/4RQW | 約（RAID5） | |
| LSV-5S8T/4RQW | 約（RAID5） | |
| 最大データ領域容量 ※1GB＝1,000,000,000バイト計算 ：NTFSフォーマット |
LSV-5S2T/4RQW | 約1840GB（RAID0） |
| LSV-5S4T/4RQW | 約3840GB（RAID0） | |
| LSV-5S8T/4RQW | 約7840GB（RAID0） | |
| ディスク回転数 | 7200rpm | |
| OS | Windows Storage Server 2012 workgroup Edition | |
| 動作時環境条件 | 温度 | 10℃〜35℃ |
| 相対湿度 | 20％〜80％（ただし、結露無きこと） | |
| 保管時環境条件 | 温度 | -20℃〜50℃ |
| 相対湿度 | 20％〜80％ | |
| 入力電圧 | AC100V±10％ 50/60Hz | |
| 発熱量 | LSV-5S2T/4RQW | 205.2kJ/h |
| LSV-5S4T/4RQW | 205.2kJ/h | |
| LSV-5S8T/4RQW | 212.4kJ/h | |
| 消費電力（定格） | LSV-5S2T/4RQW | 57W |
| LSV-5S4T/4RQW | 57W | |
| LSV-5S8T/4RQW | 59W | |
| グリーン購入法 | 適合 | |
| エネルギー消費効率 （省エネ法に基づく表示） |
LSV-5S2T/4RQW | 区分i 0.0310W/GB |
| LSV-5S4T/4RQW | 区分i 0.0148W/GB | |
| LSV-5S8T/4RQW | 区分i 0.0075W/GB | |
| 外形寸法（幅×奥行き×高さ） | 432.6×496×44mm(突起部を除く) | |
| 質量 | LSV-5S2T/4RQW | 約9.5kg |
| LSV-5S4T/4RQW | 約9.5kg | |
| LSV-5S8T/4RQW | 約10.4kg | |
| 設置方向 | 水平 | |
| 設置方法 | ラックマウント設置 | |
| 冷却ファン | 内部冷却用ファン ×4 | |
| LANコネクタ形状 | RJ-45（AUTO MDI/X） ×2 | |
| eSATAポートコネクタ形状 | eSATAコネクタ ×1 | |
| USB2.0コネクタ形状 | USB シリーズA ×6 | |
| VGAポート | ミニD-sub15p ×1（メンテナンス用） | |
| シリアルポート | D-Sub9p（UPS接続用） | |
| ユニット前面装備 | 電源スイッチ（プッシュタイプ：ソフトスイッチ） パワーランプ LEDインフォメーションパネル HDDモジュール（0〜3）（ドライブロック搭載） USB2.0コネクタ×2 |
|
| ユニット背面装備 | LANコネクタ×2 VGAコネクタ（メンテナンス用） USB2.0コネクタ×4 eSATAコネクタ×1 電源コネクタ |
|
| 本体カラー | シルバー | |
| 保証期間 | 無償保証：1年間 | |
■付属品
| NAS本体 | 1台 | |
|---|---|---|
| 電源ケーブル（アース付き） | 1本 | |
| クイックスタートガイド | 1枚 | |
| クイックリペアガイド | 1枚 | |
| Microsoftライセンス規約（EULA） | 1枚 | |
| ソフトウェア（DVD） LogitecNASサポートディスク |
1枚 | |
| ソフトウェア（CD-ROM）OSリカバリーディスク | 1枚 | |
| ドライブロックキー | 2個 | |
| ラック固定金具 | 2本 | |
| ラック固定金具取付用ネジ | 4本 | |
管理ツールの特長
NASの設定や管理は、クライアントパソコンのリモートデスクトップから、NAS本体に内蔵された管理ツールをリモートデスクトップを経由して行います。ストレージ管理に特化したメニューで操作ができるので、管理者の負担を軽減できます。
- ・サーバ名の設定
- ・ネットワーク (IPアドレス等) の設定
- ・共有フォルダの設定
- ・インストールしたアプリケーションの管理
- ・省電力管理
- ・メール通知設定
- ・データバックアップ
- ・ログ管理
- ・ディスクのイジェクト処理
クライアント環境
- クライアント環境
- Windows 8
Windows 7
Windows Vista
Windows XP Home Edition/Professional
Windows 2000 Professional Service Pack 1 以降
WindowsServer2012
WindowsStorageServer2012
WindowsServer2008（R2）
WindowsStorageServer2008（R2）
WindowsServer2003（R2）
WindowsStorageServer2003（R2）
Mac OS X 10.0.4 〜
Linux - 設定／管理時のクライアント環境
- Windows 8
Windows 7
Windows Vista
Windows XP Professional ※64bit版を除く
WindowsServer2012
WindowsServer2008（R2）
WindowsServer2003（R2） ※64bit版を除く
※対応OSは、いずれも日本語OSに限ります。
パソコンは、上記OSのいずれかを搭載し、LAN環境に接続されていることが必要です。
※ルータを越えた転送を行う使用方法については、セキュリティの関係上、テクニカルサポート等ではサポートできません。
ネットワーク性能／データ運用性能
- 対応プロトコル
- ・TCP/IP
- 対応ファイルシステム
- ・SMB3.0：Windows8/WindowsServer2012/WindowsStorageServer2012環境
- ・SMB2.1：Windows8/Windows7/WindowsServer2012/WindowsStorageServer2012/WindowsServer2008R2/WindowsStorageServer2008R2環境
- ・SMB2.0：WindowsVista/WindowsServer2008/WindowsStorageServer2008環境
- ・SMB1.0：WindowsXp/Windows2003(R2)環境/MacOS X環境/Linux環境
- ・NFS：Linux環境 ※
- ・http/WebDAV/FTP：Windows環境/MacOS X環境/Linux環境 ※
- ・iSCSIターゲット ※
- ※出荷時デフォルト設定では有効になっておりません。
- サーバー機能
- SIS：×
- DFS：○
- DFS-R：○
- プリントサーバー：○
- DHCPサーバー：×
- DNSサーバー：×
- クォータ管理（ユーザ）：○
- クォータ管理（フォルダ）：○
- ファイルスクリーン管理：○
- 記憶域レポート管理：○
- 主な管理機能
- ・ユーザー／グループ作成（Windowsドメイン参照可能）
最大登録可能ユーザー数：50（規制による制限）
最大登録可能グループ数：無制限（理論値） - ・共有フォルダ作成
最大登録可能共有フォルダ数：無制限（理論値） - ・最大同時ログイン可能クライアント数：50（規制による制限）
- ・同時アクセスクライアント数：50（規制による制限）
- ・共有フォルダへのアクセス権限設定
- ・ユーザーパスワード設定／変更
- ・UPSコントロール機能
- ・状況／障害通知機能（E-mail）
- ・障害警報機能（E-Mail/BEEP/LCD）：RAIDエラー等
オプション品
■別売品（スペアドライブ）
- ＜スペアドライブ＞
- SPD-5S500HR（オープンプライス）
- SPD-5S1000HR（オープンプライス）
- SPD-5S2000HR（オープンプライス）
- ＜スライドレールキット＞
- LSV-RMKT-R01（オープンプライス）
■保守サービス
- オンサイト保守※
- SB-NASD-HP-01 オンサイト保守1年間パック 標準価格 \31,500
SB-NASD-HP-02 オンサイト保守2年間パック 標準価格 \50,000
SB-NASD-HP-03 オンサイト保守3年間パック 標準価格 \83,000
SB-NASD-HP-04 オンサイト保守4年間パック 標準価格 \123,000
SB-NASD-HP-05 オンサイト保守5年間パック 標準価格 \168,000
SB-NASD-HP-12 オンサイト保守2年目延長1年パック 標準価格 \29,000
SB-NASD-HP-13 オンサイト保守3年目延長1年パック 標準価格 \41,000
SB-NASD-HP-14 オンサイト保守4年目延長1年パック 標準価格 \56,000
SB-NASD-HP-15 オンサイト保守5年目延長1年パック 標準価格 \68,000
- デリバリ保守
- SB-NAS-DS-01 デリバリー保守1年間パック 標準価格 \17,000
SB-NAS-DS-02 デリバリー保守2年間パック 標準価格 \30,000
SB-NAS-DS-03 デリバリー保守3年間パック 標準価格 \40,000
SB-NAS-DS-04 デリバリー保守4年間パック 標準価格 \55,000
SB-NAS-DS-05 デリバリー保守5年間パック 標準価格 \70,000
SB-NAS-DS-11 デリバリー保守1年間延長パック 標準価格 \28,000
