■手順１
これからハードディスクドライブの交換作業を行います。
安全のためにACアダプタを外してください。
|
|
■手順２

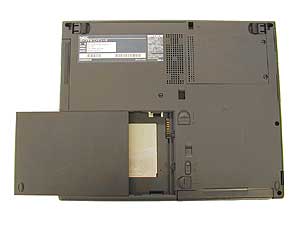

パソコンの底面にあるバッテリを外します。
|
|
■手順３

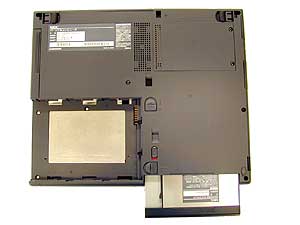

NXノートベイのCD-ROMを取り外します。
|
|
■手順４

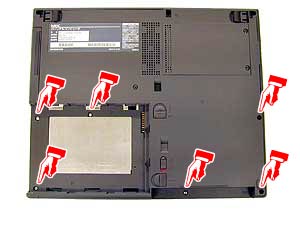

写真の場所にあるネジ6点を外します。
|
|
■手順５

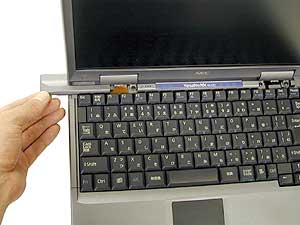

キーボードを固定しているカバー(両サイド2個)を外します。
写真の様に横へスライドさせれば、簡単に取り外せます。
|
|
■手順６

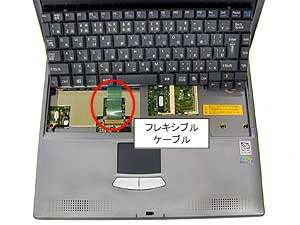

キーボードを写真の様に上にずらします。
移動する際、写真のフレキシブルケーブルを破損しないよう注意してください。
|
|
■手順７

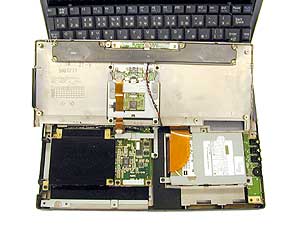

パームレスト部分を写真の様に外します。
パームレスト部分はツメで数カ所固定されていますので、先の細いマイナスドライバなどでゆっくりと外してください。
|
|
■手順８

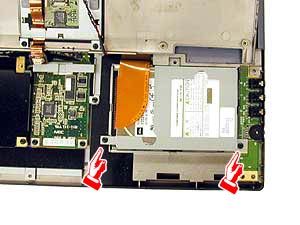

ハードディスクドライブを固定しているネジ2点を外します。
ネジは写真の場所にありますのでプラスドライバで外してください。
|
|
■手順９

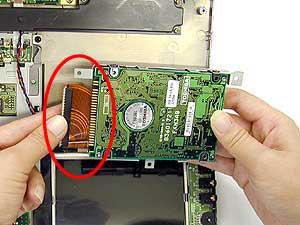

ハードディスクドライブに接続されているフレキシブルケーブル(コネクタ)を外します。
フレキシブルケーブルは破損しやすので、先の細いマイナスドライバなどを使用して丁寧に外してください。
|
|
■手順１０

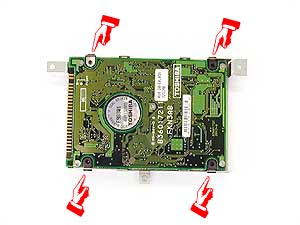

写真の場所にあるネジ4点を外して、金具を取り外します。
|
|
■手順１１

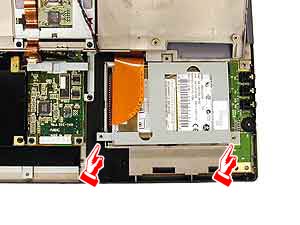

新しいハードディスクドライブに手順10で外した金具を取り付け、パソコン本体へセットします。
ドライブをセットしたら、写真の場所へネジ2点で固定してください。
|
|
■手順１２

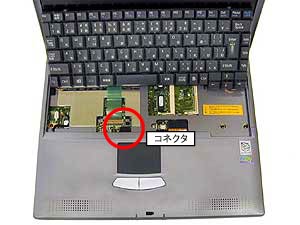

パームレスト部分を元に戻します。
写真の丸印の場所にコネクタがありますので、接続してください。
|
|
■手順１３
キーボードを元に戻し、固定しているカバーを装着します。
写真の丸印の場所にコネクタがありますので、接続してください。
|
|
■手順１４
パソコンを静かに裏返し、写真の場所へネジを止めます。
|
|
■手順１５
手順2、3で外した、CD-ROMをバッテリを元に戻します。
これで、作業完了です。
|
