LBD-PUD6U3Lシリーズとエブリオの接続

※ビデオカメラ画像は株式会社JVCケンウッド取扱い商品です。

Everioとダイレクト接続パソコンなしでブルーレイディスクに保存＆再生！

Everioとダイレクト接続して、動画をブルーレイディスクにダビング。
パソコンがなくても、大切な動画を保存できます。

■接続図

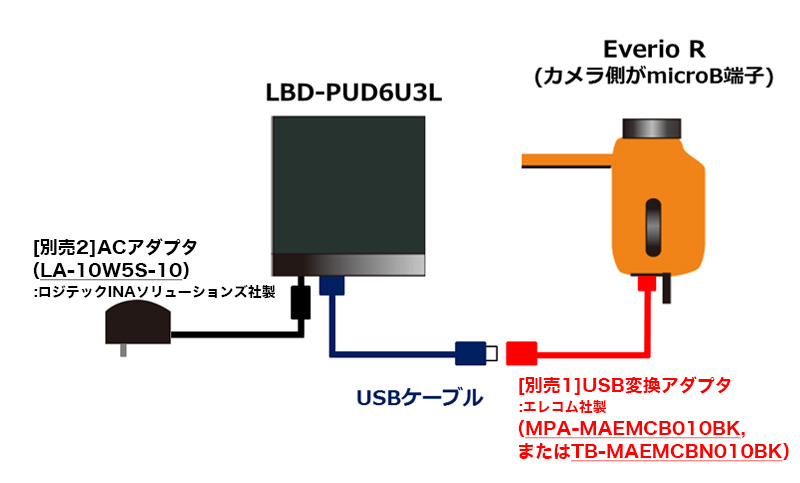

（1）Everio R(microB端子)の場合

対象機種：
GZ-RX685J, GZ-RX680, GZ-R480, GZ-RX670, GZ-R470, GZ-F270, GZ-HH140, GZ-RX600, GZ-R400, GZ-F200, GZ-RX500, GZ-R300, GZ-F100, GZ-L500, GZ-F117, GZ-R70, GZ-RX130

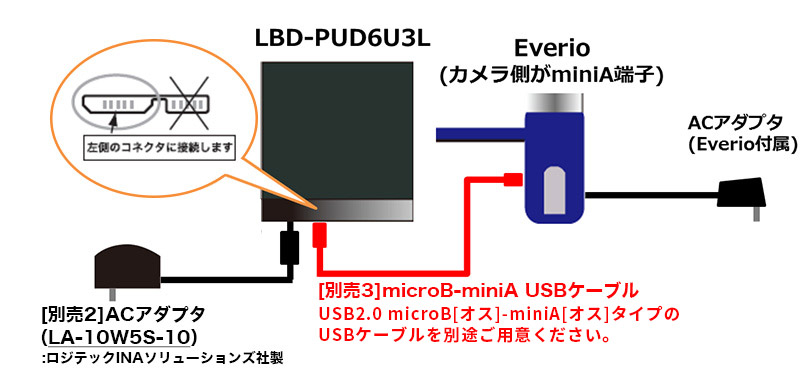

（2）Everio(miniA端子)の場合

対象機種：
GZ-E780, GZ-E770, GZ-E60, GZ-E750, GZ-E700, GZ-E400

■オプション品

エブリオとLBD-PUD6U3Lシリーズの接続には、下記オプション品が必要です。

（1）Everio R(microB端子)の場合

対象機種：
GZ-RX685J, GZ-RX680, GZ-R480, GZ-RX670, GZ-R470, GZ-F270, GZ-HH140, GZ-RX600, GZ-R400, GZ-F200,GZ-RX500, GZ-R300, GZ-F100, GZ-L500, GZ-F117, GZ-R70, GZ-RX130

［別売1］USB変換アダプタ：エレコム製（いずれか1つ）

  • MPA-MAEMCB010BK　(A[メス]-microB[オス])
  • TB-MAEMCBN010BK　(A[メス]-microB[オス])
    • エレコム製品に関する詳細はエレコムホームページhttp://www.elecom.co.jpをご覧ください。

［別売2］ACアダプタ：ロジテックINAソリューションズ製

（2）Everio(miniA端子)の場合

対象機種：
GZ-E780, GZ-E770, GZ-E60, GZ-E750, GZ-E700, GZ-E400

［別売3］microB–miniA USBケーブル：
USB2.0 microB[オス]-miniA[オス]タイプのUSBケーブルを別途ご用意ください。

［別売2］ACアダプタ：ロジテックINAソリューションズ製

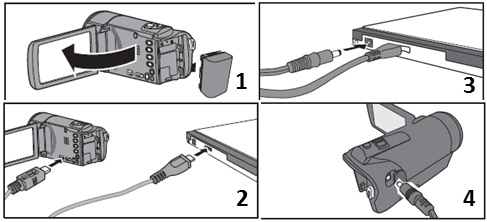

※接続は以下の手順で行ってください。

  • エブリオのバッテリーとACアダプタを取り外し、液晶モニタを開きます。
  • BDドライブとエブリオをUSBケーブル(別売[1])で接続します。
  • BDドライブにACアダプタ(別売[2])を接続します。
  • エブリオに付属のACアダプタを接続します。

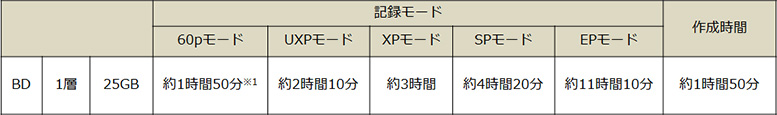

■記録時間目安

※1：60pモード([システムセレクト]を[60p])で記録した動画を保存したブルーレイディスクは、AVCHD Progressive対応規格でのみ再生できます。

■推奨メーカー（社名は50音順）

BD-R 1層ディスク ：

  • 株式会社JVCケンウッド
  • ソニー株式会社
  • TDK株式会社
  • パナソニック株式会社
  • 三菱化学メディア株式会社

■ご注意

  • Everio Rのバッテリー残量が不足していると、ディスク作成等ができません。ディスク作成前にEverio Rを満充電してください。
  • Everio Rの内蔵バッテリーの経年劣化等により十分な充電ができない場合、ディスクへの書込みができません。
  • Everio R/Everio との接続時は、BD-Rのみ対応しております。また2層ディスク(DLディスク)は使用できません。
  • 静止画の保存については、動作保証できません。
  • Everio R/Everioに付属のACアダプタを、ブルーレイドライブに接続しないでください。
