全製品一覧TOP«液晶モニタ« LCM-1U151J/K

ドロアー

15型アナログ液晶モニタ塔載 19型ラックマウント1Uサイズコンソールドロアー（KVMスイッチ付き）

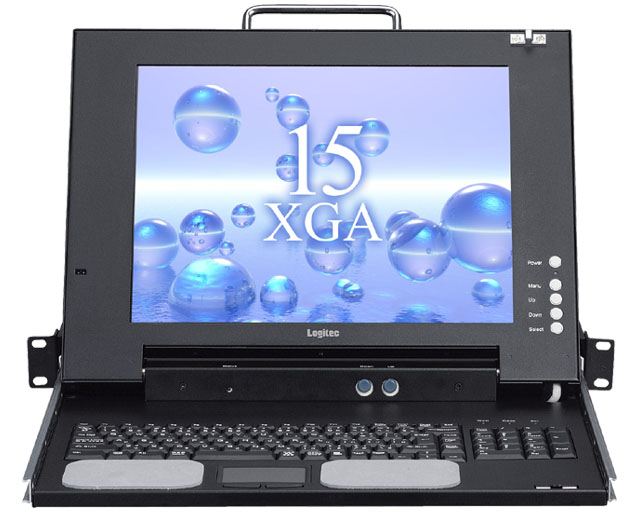

製品写真
▲画像拡大
型番 色 価格 JANコード：備考
　LCM-1U151J/K ブラック \ 298,000 4992072 810242

生産終了
※オープンプライス製品の価格は、販売店にお問い合わせください。
国際エネルギースタープログラムロゴ WindowsPC対応マーク １年間保証マーク

概要 特長 接続可能PC 仕様 付属品
関連リンク 　|　接続検索 　|　ドライバ 　|　マニュアル 　|　サポート 　|　Ｑ＆Ａ 　|　オンサイト保守 　|





戻る
■製品の概要：

LCM-1U151J/Kは、19型ラックに組み込みが可能な、15型アナログ液晶モニタを塔載したコンソールドロアーです。液晶モニタは1024ドット×768ラインの解像度（XGA）に対応し、10キー付き日本語キーボード、および2ボタン付きタッチパッドを搭載しています。各種19型ラックマウントサーバの管理用コンソールとして最適な、19型ラックマウント1Uサイズのモデルです。

本製品は、KVMスイッチを搭載したモデルです。複数のサーバの管理を、1台で行うことができます。


戻る
■製品の特長：

  1. 液晶モニタ／キーボード／タッチパッドが一体となったコンソールドロアーです。
    「19型ラック」に組み込みが可能な、コンソールドロアーです。「15型カラー液晶モニタ」を搭載しています。1Uサイズで設置することが可能で、表示部／コンソール部は、引き出して使用します。

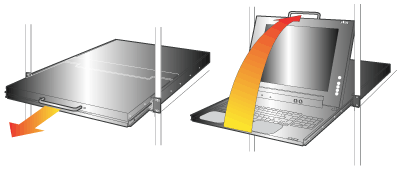

    スライド・オープン

    ラックへの取り付けについて
    本製品を19型ラックに取り付ける際は、ご利用のラックメーカーへお問い合わせいただき、必ずラックメーカー推奨のラック取り付け用ガイドレールや、支え金具、棚板などを使用して、本製品の重量を支えるような形で、ラックに取り付けてください。（本製品をラックに取り付けるネジおよび支え金具は付属しておりません）

  2. 最大42台までのPCサーバを一括管理できるKVMスイッチを搭載しています。
    「KVMスイッチ（ラリタン社製：Z4200U）」を搭載していますので、複数のPCサーバで、モニタ／キーボード／マウス（タッチパッド）を共用することができます。複数のPCサーバが混在する環境でも、本製品1台で管理／運用が可能となります。

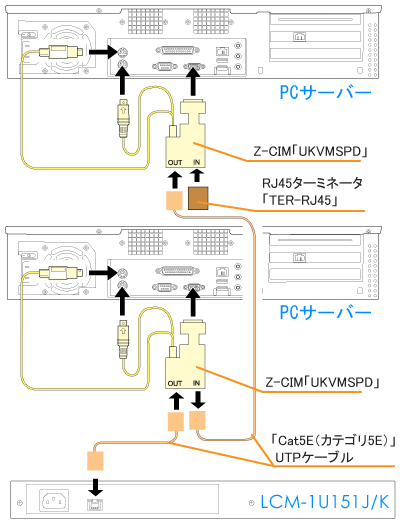

    本製品に搭載されたKVMスイッチは、「UTPケーブル」と「Z-CIM（Z-Series Computer Interface Modules）」を使用することにより、PCサーバをデイジーチェーン接続します。モニタ／キーボード／マウス用のケーブルを一本にまとめたKVMケーブルと異なり、ケーブルの取り回しが非常に容易です。1Uや2UのPCサーバが数多くマウントされているラックの場合、特に有効です。
    　　◆ 「KVMスイッチ（ラリタン社製：Z4200U）」の詳細についてはこちら

    • 「最大42台」までのPCサーバをデイジーチェーン接続して、切り換えることができます。（接続台数に応じて、別途UTPケーブルとZ-CIMが必要です。）

    • PCサーバの追加を行う場合、デイジーチェーンのどの位置にでも追加することができます。他のPCサーバの操作に影響を与えることはありませんので、追加作業を行う際、他のPCサーバを停止させる必要はありません。

    • KVMスイッチのOSDメニューでは、各PCサーバに対して「名前（英数字のみ、半角英数 8文字）」を付けることが可能です。OSDメニュー上でPCサーバを選択して切り換えることができますので、わかりやすい名前をつけることにより、管理者の負担を軽減できます。

    • 「Cat5E（カテゴリ5E）」のUTPケーブルで接続を行うことにより、「最長300m」まで離してPCサーバの設置が可能です。
    スライド・オープン

  3. 高性能な15型液晶モニタを搭載しています。
    表示部は、「1024ドット×768ライン（VGA）」の表示が可能で、「400：1」の高コントラストを実現しています。OSDメニューから行う「画面自動調整」により、高精度な画面調整を簡単に行うことができます。面倒なクロックやフェーズなどの調整を行う必要がありません。

  4. オートパワーオフ機能により、無駄な電力消費を抑えます。
    自動的にモニタのバックライトを消灯する「オートパワーオフ機能」を搭載しています。表示部（液晶部分）を閉じると自動的に消灯しますので、無駄に電気を消費することがありません。

  5. ロングライフを実現する長寿命バックライトを採用しています。
    「バックライト寿命：50000時間」の長寿命バックライトを採用して、ロングライフを実現しています。（バックライト寿命は、室温25℃の環境において、初期輝度に対して輝度が半減した時点と定めています。環境条件、使用条件によって寿命は異なります。）

  6. 使いやすい日本語対応のキーボードと、2ボタン付きタッチパッドを搭載しています。
    コンソール部には、「キーボード」と「タッチパッド」を搭載しています。本製品を接続したサーバの操作を行う際、別途キーボードやマウスを用意する必要がありません。

    • キーボードは、10キー付きで、キーピッチ：18.5mmの日本語配列仕様です。
    • タッチパッドは、2ボタン付きで、静電容量タイプのパッドです。

  7. 邪魔になるACアダプタがありませんので、スッキリと配線できます。
    電源を内蔵し、付属のAC電源ケーブルで接続するタイプのモデルです。設置の邪魔になるACアダプタがありません。


戻る
■接続可能なPCサーバ：

  • DOS/Vパソコン


戻る
■製品仕様：
型番 　LCM-1U151J/K
表示部
液晶パネル 　TFTカラー液晶
画面サイズ 　15型
最適解像度 　1024ドット×768ライン，ノンインターレース
ドットピッチ 　0.297mm
表示色 　1677万色（擬似フルカラー)
視野角
（CR≧10）		 　垂直100°（上方向45°，下方向55°）
　水平120°（左右60°）
輝度 　250cd/m2
コントラスト比 　400:1
応答速度 　25ms（立上り:7.5ms ＋ 立下り:17.5ms）
同期周波数 　水平　　　　　　：30KHz〜61KHz
　垂直　　　　　　：56Hz〜76Hz
入力信号 　ビデオ信号　　　：R,G,Bアナログ　0.7Vpp／75Ω（正極性）
　同期信号　　　　：セパレートTTL（正／負極性）
バックライト寿命 　50,000時間以上
表示部傾斜角度 　0°〜+108°
プリセット 　11周波数
OSDメニュー 　手動設定（初期設定：英語，日本語無し）
コンソール部
キーボード機能 　10キー付き日本語配列（キーピッチ：18.5mm）
マウス機能 　静電容量タッチパッド（2ボタン）
KVMスイッチ部
コネクタ 　RJ45
接続ケーブル 　Cat5E UTPケーブル
最大接続数 　42台
最大接続距離 　300m
その他 　OSDメニュー機能（日本語無し）
一般仕様
適合規格 　VCCI ClassA
　エネルギ−スタープログラム
入力電源(100V) 　AC100V±10%　50/60Hz
消費電力 　（MAX）　　　　　　　　 ：25W
　（待機時）　　　　　　　：15W以下
外形寸法
（幅×高さ×奥行き）		 　収納時：482×43×630mm（ハンドルを含む，突起部を除く）
　使用時：482×363×1033mm（最大時，ハンドルを含む，突起部を除く）

　三方図：こちら»Get!（PDFファイル）
質量 　13.5kg
設置方向 　水平
設置方法 　19型ラックに設置
コネクタ形状 　RJ45（Cat5E）
プリセット周波数 　　　　解像度　　　　　水平周波数　　　垂直周波数
　　　　640×400　　　　31.47KHz　　　　70.09Hz
　　　　720×400　　　　31.47KHz　　　　70.09Hz
　　　　640×480　　　　31.47KHz　　　　59.94Hz
　　　　640×480　　　　37.86KHz　　　　72.81Hz
　　　　640×480　　　　37.50KHz　　　　75.00Hz
　　　　800×600　　　　37.88KHz　　　　60.31Hz
　　　　800×600　　　　48.08KHz　　　　72.19Hz
　　　　800×600　　　　46.87KHz　　　　75.00Hz
　　　　1024×768　　　 48.36KHz　　　　60.00Hz
　　　　1024×768　　　 56.48KHz　　　　70.07Hz
　　　　1024×768　　　 60.02KHz　　　　75.03Hz
保証期間 　1年間
グリーン購入法 　対象外


戻る
■付属品一覧：

　コンソールドロアー 1台
　AC電源ケーブル（約1.8m） 1本
　Z-CIM（UKVMSPD：ラリタン社型番） 2個
　RJ45ターミネータ １個
　UTPケーブル（Cat5E：約2m） ２本
　KVMスイッチマニュアル 1式
　マニュアル 1式
　保証書 1枚




　 戻る
■別売品：

  • Z-CIM「UKVMSPD」　　　　　　　　　　　：標準価格 \ 25,200
  • Z-CIM「UKVMSC」　　　　　　　　　　　 ：標準価格 \ 41,300
    　　　　ローカル用KVMポート付き，DCアダプタ付き
  • 延長ケーブル：15cm「CHD15EX01」　　　 ：標準価格 \ 1,400
    　　　　UKVMSPD用ビデオポート延長ケーブル
  • RJ45ターミネータ「TER-RJ45」　　　　　：標準価格 \ 700

　■　UTPケーブルについては、こちら»Go！
