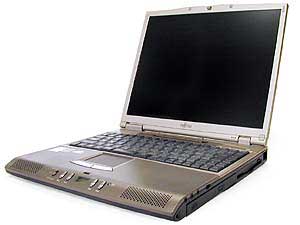

■手順１
これから、ハードディスクの交換を行います。
安全のためにACアダプタとバッテリを外してください。
|
|
■手順２

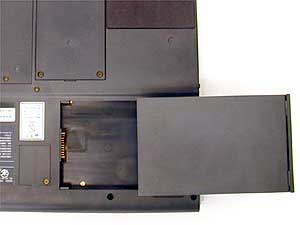

バッテリは写真の場所にあります。
バッテリーの外し方は、お使いのパソコンの取扱説明書をご覧ください。
|
|
■手順３

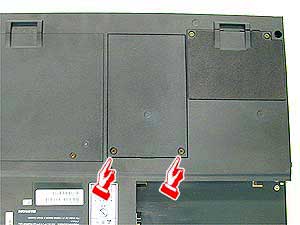

パソコンの底面にあるHDカバーを外します。
パソコンを裏返して、矢印の場所にあるネジ2点を外し、カバーを取り外します。
|
|
■手順４

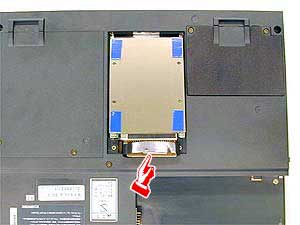

パソコン本体からハードディスクドライブを取り出します。
カバーを開けるとケースに入ったハードディスクドライブが見えます。
ここで、写真の矢印の部分にテープがありますので、そのテープを引っ張ってハードディスクドライブを上に持ち上げます。
|
|
■手順５

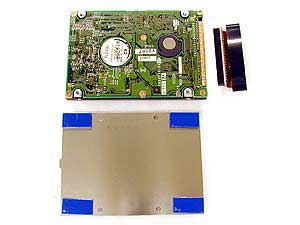

ハードディスクドライブをケースから出し、コネクタを外します。
ハードディスクドライブをケースから取り出します。
ドライブとケースはネジ止めされていないので、横へスライドすれば簡単に取り出せます。
次に、ハードディスクドライブに取り付けられたコネクタを先の細いマイナスドライバなどでゆっくりと外します。
|
|
■手順６

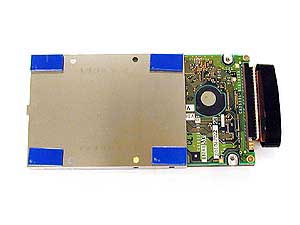

新しいハードディスクドライブにコネクタを接続し、ケースに入れます。
新しいハードディスクドライブへ手順5で外したコネクタを取り付けます。
コネクタは正しい場所･方向でしか接続できないようになっています。無理な力を入れてピンを曲げないように注意してください。
次に、手順5と逆の手順で、新しいハードディスクドライブをケースに入れます。
|
|
■手順７

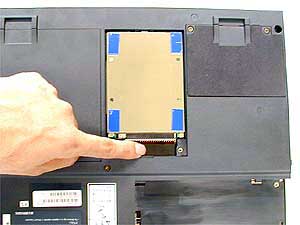

新しいハードディスクドライブをパソコン本体へセットします。
手順4で取り出した場所へ新しいハードディスクドライブを入れます。
次にパソコン本体と接続するコネクタを指でしっかりと押さえてください。
|
|
■手順８
手順3で取り外したカバーを元に戻し、ネジ2点で止めます。
最後に、バッテリパックを元に戻して作業完了です。
|
