■手順１
これからハードディスクの交換を行います。
安全のためにACアダプタとバッテリを外してください。
バッテリの外し方は、パソコン本体の取り扱い説明書をご覧ください。
|
|
■手順２

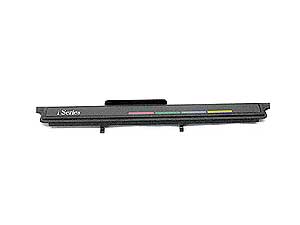

まずはじめに、ネームプレートカバーを外します。
|
|
■手順３

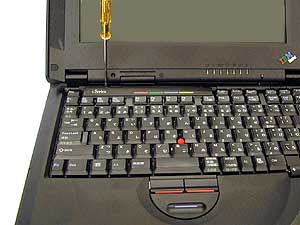

ネームプレートカバーは、写真の様に先の細いマイナスドライバなどを、隙間に入れ上に持ち上げるようにはずしてください。
このとき、ネームプレートカバーの表面を傷つけないよう注意してください。
|
|
■手順４
キーボードを外すため、写真の場所のネジ2点を外し、写真のロック部分を指で強く押しロックを解除します。
キーボードは、液晶モニタ側へ少しスライドさせて上に持ち上げます。
キーボードの下には、フレキシブルケーブルが接続されています。フレキシブルケーブルは破損しやすいためキーボードを持ち上げる時は慎重に行ってください。
フレキシブルケーブルが切断した場合、キーボードやマウスが動作しなくなります。
|
|
■手順５

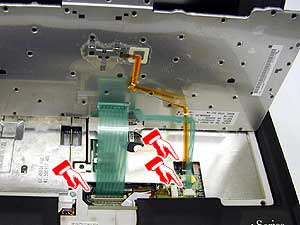

キーボードに接続されているフレキシブルケーブルを外します。
写真の場所にある3箇所のケーブルを外します。
ケーブルを引き離すには、コネクタの両側にある2個のロックをマイナスドライバなどで引き上げ、コネクタのロックを解除してからゆっくりとケーブルを引き抜きます。
|
|
■手順６

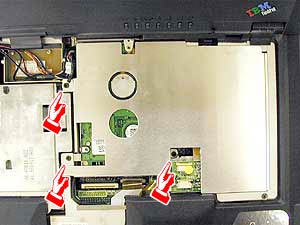

写真の場所にあるネジ3点を外して、シールド板を外します。
シールド板は、少し持ち上げた状態で左にスライドさせて取り外します。
|
|
■手順７

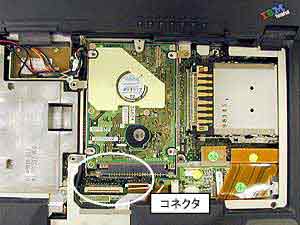

ハードディスクドライブをパソコン本体から取り出します。

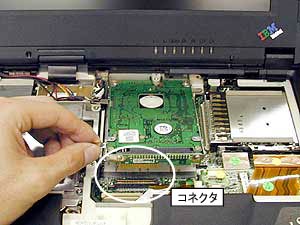

ハードディスクドライブを取り出すには、手前のコネクタを上に持ち上げるように外してから、手前に引き出します。
|
|
■手順８

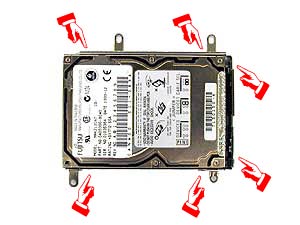

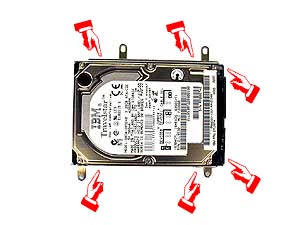

写真の場所にあるネジ6本を外してください。
|
|
■手順９

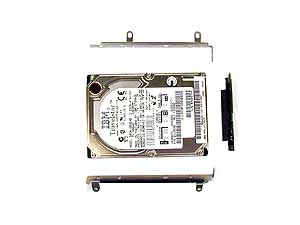

ハードディスクドライブから金具とコネクタを取り外します。
|
|
■手順１０
手順8と9の逆の手順で新しいハードディスクドライブにコネクタと金具を取り付けます。
コネクタと金具を取り付けたらネジ6本で固定します。
|
|
■手順１１
新しいハードディスクドライブをパソコン本体へセットします。
新しいハードディスクドライブを手順7で外した場所へセットし、コネクタ部分を指でしっかりと押さえ接続します。
|
|
■手順１２
手順6で外したシールド板を元に戻し、写真の場所へネジ3点で固定します。
|
|
■手順１３
手順5で外したフレキシブルケーブルを接続します。
|
|
■手順１４
キーボードを元に戻し、キーボードをロックし、写真の場所へネジ2点で固定します。
キーボードロックは、パソコンの裏から指で押さえます。
|
|
■手順１５

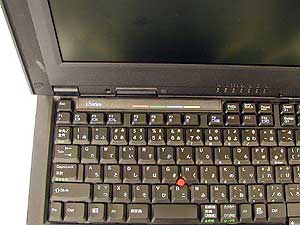

ネームプレートカバーを元に戻してください。
最後に、バッテリを元に戻して作業完了です。
|
