■手順１

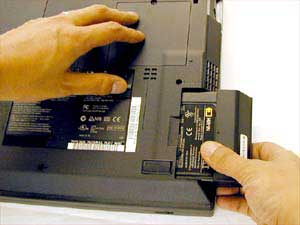

安全のためにACアダプタとバッテリを外してください。
バッテリーを外す場合は、パソコンを裏返し底面にあるロックを解除しながら、横にスライドさせて取り外します。 |
|
■手順２

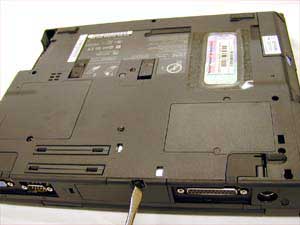

パソコンの背面にあるHDカバーを外します。
HDカバーは、背面のコイン型ネジをマイナスドライバなどで緩めて取り外します。
|
|
■手順３
パソコン本体からハードディスクドライブを取り出します。

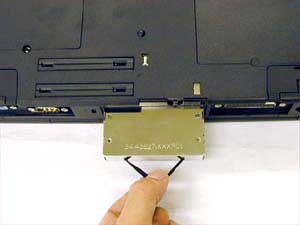

HDカバーを空けるとハードディスクから出ているテープが見えます。このテープを引っ張ってハードディスクドライブを取り出します。
|
|
■手順４

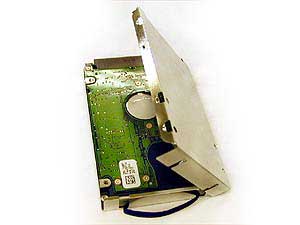

HDケースからハードディスクドライブを取り出します。
HDケースは、上下のステンレス製金具がツメ(4箇所)で引っかかっています。金具が曲がらないように慎重にツメを外します。
|
|
■手順５

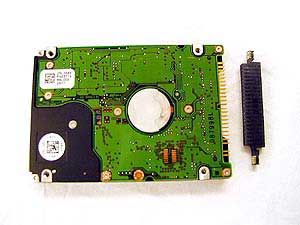

ハードディスクドライブに付いているコネクタを外します。
ドライブからコネクタを外す際は、ドライブのピンを曲げないように先の細いマイナスドライバなどを使用してゆっくり外してください。
また、外したコネクタは、後で新しいドライブへ接続しますので、接続する場所と向きを覚えておいてください。
|
|
■手順６

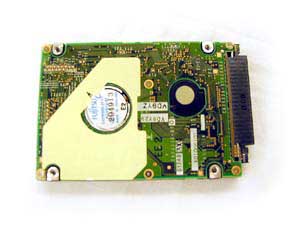

先程外したコネクタを新しいハードディスクドライブへ取り付けます。
コネクタは正しい場所･方向でしか接続できないようになっています。無理な力を入れてピンを曲げないように注意してください。
|
|
■手順７
新しいハードディスクドライブを、HDケースに入れます。
手順4で外した逆の手順で入れてください。
|
|
■手順８
新しいハードディスクドライブをパソコン本体へセットし、HDカバーを取り付けます。
手順3で取り出した場所へ新しいハードディスクドライブを入れます。
それから、手順2で外したHDカバーを付け、マイナスドライバなどでネジを締めてください。
|
|
■手順９
バッテリパックを元に戻して作業完了です。
|
