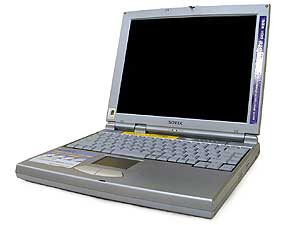

■手順１
これからハードディスクドライブの交換作業を行います。
安全のためにACアダプタとバッテリを外してください。
バッテリの外し方は、パソコン本体の取り扱い説明書をご覧ください。
|
|
■手順２

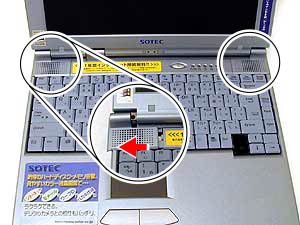

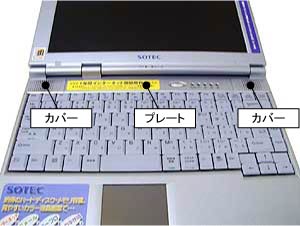

写真の場所にあるカバーを外側へスライドさせて取り外します。
|
|
■手順３

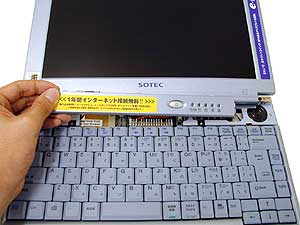

プレートを取り外します。
|
|
■手順４

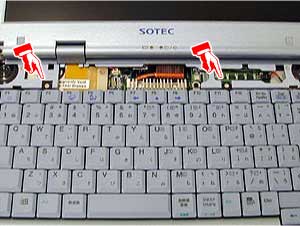

写真の場所のネジ2点を外します。
|
|
■手順５

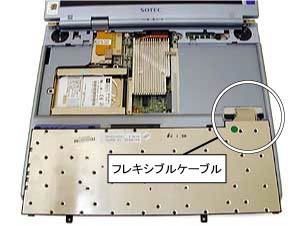

キーボードを手前に倒します。
フレキシブルケーブルがあるので慎重に取り扱ってください。
|
|
■手順６

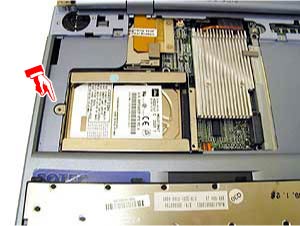

写真の場所にあるネジ1点を外し、パソコン本体からハードディスクドライブを取り外します。
|
|
■手順７

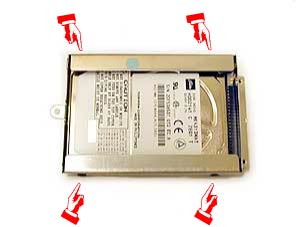

写真の場所にあるネジ4点を外し、金具を取り外します。
|
|
■手順８

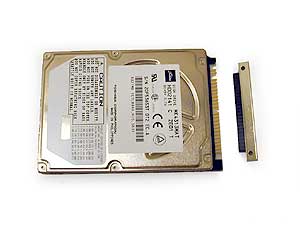

ハードディスクドライブからコネクタを取り外します。
コネクタのピンなど曲げないように慎重に行ってください。
|
|
■手順９
ハードディスクドライブを新しいハードディスクドライブに交換し、手順7,8と逆の手順でコネクタと金具を取り付けます。
それから、写真の場所にネジ4点を止めます。
|
|
■手順１０
新しいハードディスクドライブをパソコン本体にセットし、写真の場所にネジ1点を止めます。
|
|
■手順１１
キーボードを元に戻し、ネジ2点を止めます。
|
|
■手順１２
手順2、3で外したプレートとカバーを元に戻します。
最後に、バッテリを元に戻し作業完了です。
|
