| ※HDD0、HDD1を交換した場合、リビルドの際に再起動が必要になります。 | |||||||||||||||||||
| 製品型番 | 総容量 | JANコード | 標準価格（税別） | 備考 |
| LSV-5S8T/4RK1S | 8TB | 4580333563015 | 317,000円 | 販売終了 |
| LSV-5S4T/4RK1S | 4TB | 4580333563022 | 298,000円 | 販売終了 |
対応UPS（無停電電源装置）一覧- 動作検証ソフト一覧
- 旧製品動作検証ソフト一覧
製品特長
Windows®StorageServer2012 R2 Standard Edition 搭載
本製品はOSとして、Windowsクライアントとの親和性が高いWindows Storage Server2012 R2 Standard Edition を搭載したシリーズです。Windowsクライアントとの親和性はもとより、Windowsならではの安定した稼動性、SMB3搭載による高速データ転送、ActiveDirectory完全対応によりユーザ管理/アクセス管理の利便性向上、ACLによる下層フォルダに対してのアクセス権対応、共有データのバックアップ機能(Windowsサーバーバックアップ)、iSCSI機能によるNASのサーバ用外部ストレージ化、ボリュームシャドウコピー機能による全ファイルの世代管理機能など、Microsoft社の長年のサーバーOSの技術が凝縮されています。もちろん、ウイルスチェックソフトなどのセキュリティソフトやバックアップソフトのインストールも可能です。 また、コスト面で見てもWidnowsServer導入時に通常必要となるクライアントライセンス(CAL)が不要なため、導入時のトータルコストの削減に寄与します。
簡単管理モード&分割管理を実現する「WebUI」搭載
Windows StorageServer2012 R2の管理はリモートデスクトップ経由で通常行います。
リモートデスクトップ経由の場合、Windows Serverと同様の管理ができるので、非常にきめ細やかな設定が可能となりますが、設定できる項目が多すぎて、設定に少々戸惑うケースも発生します。そこで本製品ではオリジナルにブラウザ経由でアクセスできる管理画面を別途ご用意しました。NASの基本的な設定項目のみを抽出した管理画面になっておりますので、非常に簡単に管理運用が可能です。
また、各支店等に配置する運用の場合、本社情報システム部門の方はリモートデスクトップで詳細な設定を、現場の担当の方はWebUIで手軽に状態の確認の様に管理の役割を分けた運用が可能になります。
管理を便利・簡単に「ロジテックツール」標準搭載
NASの管理をより便利に簡単にするために、ロジテックのNASだけに搭載されたオリジナルユーティリティ「ロジテックツール」。WindowsStorageServer標準ではサポートされていない機能を実現しています。
| メール通知サービス | 本製品に発生したRAIDエラーや停電等による不正電源断などのイベント情報を管理者のメールアドレスに配信します。離れた場所での運用にも安心してご利用いただけます。 |
| スケジュール電源 管理機能 |
NASの電源は常時ONのままで運用いただくケースがほとんどです。しかし、夜中に関しては、バックアップやWindowsUpdate以外以外は起動している必要がありません。本機能を利用すれば、曜日ごとに電源OFF(休止)/ONの時間を設定可能です。 夜間・休日に電源をOFF(休止)にすることでNASへのアクセスを断つことができますのでデータ漏洩リスクを抑える事ができます。 |
| RAIDビルダー | 本製品に搭載されたHDDのRAID構成の変更や、リビルドなどのメンテナンス作業を簡単に行えます。WindowsServerのRAIDの知識が無くとも簡単にRAIDの管理を行うことが可能です。 |
| パワーボタン 挙動設定 |
パワーボタンの挙動を「一発シャットダウン」か「無反応」のいずれかの選択をすることが可能です。 |
| フォルダ アナライザ |
ドライブ内のどのフォルダが多くの容量を消費しているのかをグラフィカルに確認できます。NASの空き容量が少なくなってきたときの整理用ツールとしてご活用いただけます。他にも便利な機能が搭載されています。詳しくは下記ロジテックツール特集ページをご確認ください。 |

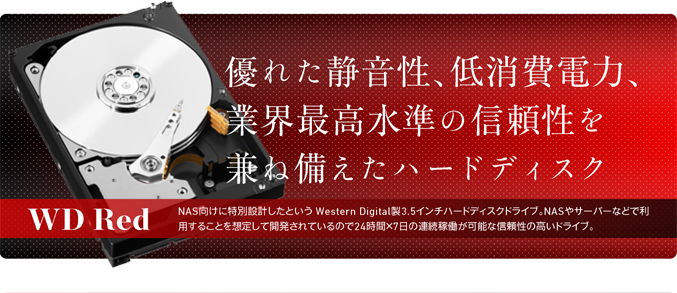

スクリーニング済みNAS専用HDドライブWD REDシリーズ搭載
本製品に搭載するHDDはウエスタンデジタル社がNAS向けに開発したHDD「RED」シリーズを搭載。ファイルサーバー用途を前提とした高い信頼性と耐久性、高パフォーマンスを実現しつつも、大幅な消費電力の削減と発熱の低下を実現しました。この高信頼性ドライブを国内自社工場で全数スクリーニング試験を実施。この試験にパスしたドライブのみで出荷しております。
□ハード面での信頼性を向上
WD REDは今まで一般的にNASに搭載されていたHDDと異なり、エンタープライズ向けHDDに迫る1,000,000時間のMTBF(平均故障間隔)を達成。24時間365日稼働の設計と併せ、更なる信頼性向上を実現しました。
□RAIDシステム構築時の問題/振動対策：NAS ware
NASに搭載されるRAIDシステムを構築して使用する際の課題であるHDD間の振動の相互干渉に対し、WD REDはNAS wareにより自己振動の抑制を実現し、システムとしての信頼性を向上しました。
□発熱の低下とパフォーマンスの維持
HDDに対して熱は信頼性を落とす大敵です。WD REDは7200rpmクラスのHDD並みのデータ転送速度を実現しつつ5400rpmクラスのHDD並みの発熱量に抑えました。パフォーマンスを維持しつつ信頼性の向上を実現しました。
オプションで最大5年間の保守サービスを用意
企業でNASを使用する場合、一番大きな運用コストが管理者の人件費といわれています。即ち、管理者の手間を省くことが運用コストの大きな低減につながるのです。そこで重要なのが保守サービスとなります。ロジテックのNAS製品は製品購入後、最大5年までの保守契約が可能で、万が一のトラブル発生時でも、迅速にハードウェアメンテナンスを行うことが可能です。保守サービスは日本全国対応可能ですので、管理者不在の拠点へのNAS製品の導入も安心して行うことが可能です。
お客様の運用に合わせて、サービスマンが訪問し、メンテナンス作業を行う「オンサイト保守」と、パーツのみを提供させていただく「デリバリー保守」の2パターンをご用意しました。運用に合わせた保守をご選択ください。
アプリケーションのインストールにも対応
WindowsServerOS搭載の本製品はストレージ管理に係わるアプリケーションのインストールが可能となっております。ウイルスチェックソフトやバックアップソフトなど、よりセキュアにより便利に利用いただけます。また、皆様に安心してアプリケーションをご利用いただくために、これらのアプリケーションの動作確認をロジテックでも行っております。詳しくはこちらのページにてご確認ください。
製品仕様
| 型番 | LSV-5S8T/4RK1S LSV-5S4T/4RK1S |
|
|---|---|---|
| CPU | Intel Atom D525(1.8GHz Dualcore) | |
| メモリ | 4GB | |
| インターフェース | LANポート | 1000BASE-T/100BASE-TX ×2 |
| USB2.0ポート | フロント×2、リア×4 | |
| eSATAポート | ×1 | |
| 対応RAIDレベル | RAID5,1,0 | |
| ハードディスク | (LSV-5S8T/4RK1S)2TB ×4台 (LSV-5S4T/4RK1S)1TB ×4台 |
|
| データ領域容量 | (LSV-5S8T/4RK1S)約5880GB (RAID5) (LSV-5S4T/4RK1S)約2880GB (RAID5) |
|
| 最大データ領域容量 ※（1GB=1,000,000,000バイト計算） |
(LSV-5S8T/4RK1S)約7840GB (RAID0) | |
| OS | Windows Storage Server 2012 R2 Standard Edition |
|
| 動作時環境条件 | 温度 | 10°C〜35°C |
| 相対湿度 | 20％〜80％（ただし、結露無きこと） | |
| 保管時環境条件 | 温度 | -20°C〜50°C |
| 相対湿度 | 20％〜80％ | |
| 入力電圧 | AC100V±10％ 50/60Hz | |
| 消費電力（定格） | LSV-5S8T/4RK1S：50W LSV-5S4T/4RK1S：47W |
|
| 発熱量 | LSV-5S8T/4RK1S：180kJ/h LSV-5S4T/4RK1S：169.2k/h |
|
| エネルギー消費効率 | LSV-5S8T/4RK1S：区分i,0.0064W/GB LSV-5S4T/4RK1S：区分i,0.0122W/GB |
|
| 外形寸法（幅×高さ×奥行き） | 432.6 × 44 × 496mm (突起部を除く） | |
| 質量 | LSV-5S8T/4RK1S：約9.5kg LSV-5S4T/4RK1S：約9.5kg |
|
| 設置方向 | 水平 | |
| 設置方法 | ラックマウント設置 | |
| 冷却ファン | 内部冷却用ファン ×4 | |
| コネクタ形状 | LAN | RJ-45(AUTO MDI/X) ×2 |
| eSATAポート | eSATAコネクタ ×1 | |
| USB2.0 | USBシリーズA ×6 | |
| VGAポート | ミニD-sub15p ×1(メンテナンス用) | |
| ユニット前面装備 | 電源スイッチ(プッシュタイプ：ソフトスイッチ) パワーランプ LEDインフォメーションパネル HDDモジュール(0〜3)(ドライブロック搭載) USB2.0コネクタ x2 |
|
| ユニット背面装備 | LANコネクタ ×2 VGAコネクタ(メンテナンス用) USB2.0コネクタ ×4 eSATAコネクタ ×1 シリアルポート(UPS用) x1 電源コネクタ |
|
| 梱包寸法（幅×高さ×奥行き） | 740 × 185 × 700mm | |
| 保証期間 | 3年間 | |
■付属品
| NAS | 1台 |
|---|---|
| 電源ケーブル（アース付き） | 1本 |
| ソフトウェア（CD-ROM） LogitecNASサポートディスク |
1枚 |
| ソフトウェア（DVD-ROM） OSリカバリーディスク |
1枚 |
| クイックスタートガイド | 1枚 |
| Microsoftライセンス規約（EULA） | 1枚 |
| ドライブロックキー | 2個 |
| ラック取付金具 | 2本 ※スライドレールタイプは別売「LSV-RMKT-R01」です。 |
| ラック取付金具固定ネジ | 6個 |
管理ツール（WebUI）の特長
クライアントパソコンのブラウザから以下の操作が可能です。
※リモートデスクトップへログインし、詳細な設定を行うことも可能です。
- WebUI
- ・初期設定（コンピュータ名、ネットワーク設定、日時）
- ・ファイル共有設定（共有フォルダ、ローカルユーザー、グループ）
- ・ボリュームの管理（RAID、修復、SMART）
- ・ネットワーク設定（コンピュータ名、ドメイン、IPアドレス）
- ・システム設定（日時設定、ログ）
- ・お知らせメール設定
- ・電源（シャットダウン、再起動、休止）
クライアント環境
- クライアント環境
- Windows 10
Windows 8.1
Windows 8
Windows 7
Windows Vista
Windows XP Home Edition/Professional
Windows 2000 Professional Service Pack 1 以降
WindowsServer2012(R2)
WindowsStorageServer2012(R2)
WindowsServer2008(R2)
WindowsStorageServer2008(R2)
WindowsServer2003(R2)
WindowsStorageServer2003(R2)
Mac OS X 10.0.4 〜
Linux - 設定／管理時のクライアント環境
- Windows 10
Windows 8.1
Windows 8
Windows 7
Windows Vista
Windows XP Professional ※64bit版を除く
WindowsServer2012(R2)
WindowsServer2008(R2)
WindowsServer2003(R2) ※64bit版を除く
※対応OSは、いずれも日本語OSに限ります。
パソコンは、上記OSのいずれかを搭載し、LAN環境に接続されていることが必要です。
※ルータを越えた転送を行う使用方法については、セキュリティの関係上、テクニカルサポート等ではサポートできません。
ネットワーク性能／データ運用性能
- 対応プロトコル
- ・TCP/IP
- 対応ファイルシステム
- ・SMB3.0：Windows8以降 /WindowsServer2012以降
- ・SMB2.1：Windows7/WindowsServer2008R2/WindowsStorageServer2008R2環境
- ・SMB2.0：WindowsVista/WindowsServer2008/WindowsStorageServer2008環境
- ・SMB1.0：WindowsXp/Windows2003(R2)環境/MacOS X環境/Linux環境
- ・NFS：Linux環境 ※
- ・http/WebDAV/FTP：Windows環境/MacOS X環境/Linux環境 ※出荷は有効になっておりません。
- ・iSCSIターゲット ※出荷は有効になっておりません。
- 主な機能
- データ重複排除：○
- DFS：○
- DFS-R：○
- プリントサーバー：○
- DHCPサーバー：○
- DNSサーバー：○
- クォータ管理(ユーザ)：○
- クォータ管理(フォルダ)：○
- ファイルスクリーン管理：○
- 記憶域レポート管理：○
- 主な管理機能
- ・ユーザー／グループ作成（Windowsドメイン参照可能）
最大登録可能ユーザー数：無制限（理論値）
最大登録可能グループ数：無制限（理論値） - ・共有フォルダ作成
最大登録可能共有フォルダ数：無制限（理論値） - ・共有フォルダへのアクセス権限設定
- ・ユーザーパスワード設定／変更
- ・状況／障害通知機能（E-mail）
- ・障害警報機能（E-Mail/BEEP/LED）
- 添付ソフトウェア
- Logitec Host Explorer
- Logitecフォルダミラーリングツール
- VVALUT Basic
- Arobaviewフリー版
- ServersMan@CAS（※別途申し込みが必要です）
オプション品
■別売品（スペアドライブ）
- スペアドライブ「SPD-5S2000ZR」：標準価格 ¥オープンプライス
- スペアドライブ「SPD-5S1000ZR」：標準価格 ¥オープンプライス
- 専用スライドレールキット「LSV-RMKT-R01」：標準価格 ¥27,800
■保守パック
- オンサイト保守
- SB-NASD-HP-01 オンサイト保守1年間パック ：標準価格 ¥31,500
SB-NASD-HP-02 オンサイト保守2年間パック ：標準価格 ¥50,000
SB-NASD-HP-03 オンサイト保守3年間パック ：標準価格 ¥83,000
SB-NASD-HP-04 オンサイト保守4年間パック ：標準価格 ¥123,000
SB-NASD-HP-05 オンサイト保守5年間パック ：標準価格 ¥168,000
SB-NASD-HP-12 オンサイト保守2年目延長1年パック ：標準価格 ¥29,000
SB-NASD-HP-13 オンサイト保守3年目延長1年パック ：標準価格 ¥41,000
SB-NASD-HP-14 オンサイト保守4年目延長1年パック ：標準価格 ¥56,000
SB-NASD-HP-15 オンサイト保守5年目延長1年パック ：標準価格 ¥68,000 - デリバリ保守
- SB-NAS-DS-01 デリバリー保守1年間パック ：標準価格 ¥17,000
SB-NAS-DS-02 デリバリー保守2年間パック ：標準価格 ¥30,000
SB-NAS-DS-03 デリバリー保守3年間パック ：標準価格 ¥40,000
SB-NAS-DS-04 デリバリー保守4年間パック ：標準価格 ¥55,000
SB-NAS-DS-05 デリバリー保守5年間パック ：標準価格 ¥70,000
SB-NAS-DS-11 デリバリー保守1年間延長パック ：標準価格 ¥28,000
■動作確認済み機器
- 無停電電源ユニットUPS
- APC社：Smart-UPSシリーズ
- OMRON社：BYシリーズ、BNシリーズ
- ハードディスク
- LSV-BKU3シリーズ
- LSV-BKNU3シリーズ
- ELD-RENUシリーズ
