全製品一覧TOP«RAID« LDA-ASシリーズ

RAID

Ultra320 SCSI 外付型RAIDシステム
製品写真
▲画像拡大
 製品写真　スペアドライブ
スペアドライブ１台標準添付

型番 容量 価格(税別) JANコード：備考
　LDA-A2100S 2.1TB \ 990,000 4992072 430792

生産終了

　LDA-A1750S 1.75TB \ 840,000 4992072 430785

生産終了

※記載されている価格は消費税別のメーカー希望小売価格です。[価格表記について]


--->
Ultra320 SCSIマーク ３年間保証マーク WindowsPC対応マーク MacintoshPC対応マーク

概要 特長 接続可能PC 対応OS 仕様 付属品 別売品
関連リンク 　|　接続検索 　|　ドライバ 　|　マニュアル 　|　サポート 　|　Ｑ＆Ａ 　|　リリース 　|



▼


戻る
■製品の概要：

最大320MB/sのデータ転送速度を誇るUltra320 SCSIに対応した、外付型RAIDシステムです。HDドライブを8台搭載し、様々なRAID構成をサポートしています。RAID機能の持つ冗長性により、HDドライブに障害が発生してもデータの破損を回避することができ、ホットスワップ／オートリビルド機能の搭載やホットスワップ対応の2重化した電源の搭載により、万一の故障発生時にもシステムが停止することはありません。出荷時にはRAID5を構成しています。



戻る
■製品の特長：

RAID関連機能の特長
テラバイトクラスの大容量を実現し、高速で高い信頼性を確保したRAID

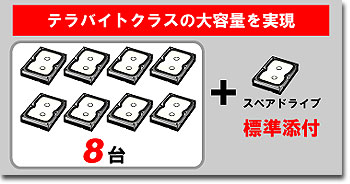

HDドライブを「8台搭載」したRAIDシステムです。テラバイトクラスの大容量を実現し、高速で高い信頼性を確保することが可能です。以下のRAID構成が可能ですので、データの破損回避重視、処理速度重視など、用途に応じて設定を行うことができます。（RAID0以外は、ホットスワップ対応です。）

製品写真
  • RAID0（ストライピング）
  • RAID1（ミラーリング）
  • RAID3
  • RAID3＋ホットスペア
  • RAID5（出荷時設定）
  • RAID5＋ホットスペア

出荷時には、冗長性が高く処理速度とのバランスが高い「RAID5」を構成しています。本製品には「スペアドライブ」を標準で1台付属していますので、万一のディスク障害発生時にも、システムを停止することなくHDドライブを交換して、そのまま運用を続けることができます。RAID5と付属のスペアドライブの組み合わせにより、安全性が高く、搭載HDドライブのデータ領域容量を最大限に活用できるストレージ環境を構築できます。


システムを止めずに復旧する、ホットスワップ／オートリビルド機能を搭載
「ホットスワップ機能」を搭載していますので、万一のディスク障害発生時にもシステムを停止することなくHDドライブの交換を行うことができます。「オートリビルド機能」を搭載していますので、交換したHDドライブに対して自動的にデータの再構築が行われます。HDドライブ交換時、ユーザーが特に設定を行う必要はありません。


高性能RAIDコントローラを内蔵し、各種RAID構成やLUN設定が可能
高性能RAIDコントローラを内蔵し、各種RAID構成やLUN（Logical Unit Number）の設定を行うことができますので、ディスクの構成や容量の割り当てを変更して、用途にあわせてRAIDシステムを構築することができます。LUNは、0〜7の8つまで設定することができます。

出荷時の設定（RAID5，LUN0）で使用する場合には、通常の外付型HDユニットと同様の感覚で、すぐに運用が可能です。


装備機能の特長
2重化した電源を搭載し、ホットスワップも可能
「2重化した電源」を搭載していますので、万一の電源の故障発生時にもシステムが停止することはありません。電源ユニットを2台搭載し、通常は1台の電源ユニットで動作していますが、電源ユニットに故障が発生した場合には自動的にもう1台の電源ユニットに動作を切り換えて、電源の供給を続けます。また、HDドライブと同様に「ホットスワップ機能」を搭載していますので、システムを停止することなく電源ユニットの交換を行うことができます。


冷却ファンを2台搭載し、ファンの交換は背面から可能
「冷却ファンを2台搭載」していますので、万一の冷却ファンの故障発生時にも突然システムが停止してしまうことはありません。短時間であれば、そのままシステムの稼動が可能です。また、本体の背面から冷却ファンの交換を行うことができますので、システムを停止することなく冷却ファンの交換を行うことができます。


液晶パネルを装備した操作パネルを搭載していますので、確実な操作が可能です。
本体前面に、液晶パネルと設定用ボタンを配した「操作パネル」を搭載しています。現在の動作状態の確認や、各種設定を行うことができます。（操作パネルで提供される機能はRAID Watchでも提供されますが、環境により操作パネルを使用します。）

「確認」可能な内容（一部）：

  • ディスクの状態およびディスク容量
  • 設定されているRAIDレベルと容量
  • 設定されているSCSI ID
  • SCSI I/Fとのデータ転送速度
  • 現在のCPU温度およびCPU温度の最高値
  • 現在の基板上温度および基板上温度の最高値

「設定」可能な内容（一部）：

  • RAIDレベルの設定
  • LUNの設定（0〜7）
  • パスワードの設定（数字4桁）
  • SCSI IDの設定（0〜15）

縦置き、横置きに合わせてそうさパネルも回転可能
「縦置き」「横置き」が可能です。前面の操作パネルは取り外して90度回転させることができますので、操作性や液晶パネルの視認性を損ねることがありません。


その他の特長
Ultra320 SCSIへ対応していますので、安定度が高い高速データ転送が可能
最大320MB/sのデータ転送速度を実現する「Ultra320 SCSI」に対応しています。「LVD（低電圧ディファレンシャル）信号方式」によりデータ転送が行われますので、ノイズに強く安定度が高い高速データ転送が可能です。高速かつ高い信頼性を持つシステムの構築が可能です。


各種情報をパソコンへ送信するシリアルポートを搭載
「シリアルポート（RS-232C準拠）」を搭載していますので、動作状態の確認や各種設定を、ターミナルモードで行うことができます。確認／設定が可能な内容は、「操作パネル」と同様です。


スペアドライブを付属していますので、直ちに復旧作業が可能
「スペアドライブ」を標準で1台付属していますので、万一のディスク障害発生時に迅速にHDドライブを交換することができます。交換用ドライブの到着を待つ、といった時間のロスがありません。交換して、そのまま運用を続けることができます。
 製品写真　スペアドライブ
スペアドライブ１台標準添付


保証期間は安心の3年間、オンサイト保守サービスも用意
保証期間を標準で「3年間」としていますので、長期に渡り安心して運用できます。また、「オンサイト保守サービス」のメニューも用意しています。別売りのオンサイト保守パックにより、オンサイト保守を最長で「5年間」契約可能です。
オンサイト保守について






戻る
■接続可能なパソコン：　新しい接続情報についてはこちら

  • 各社　　　　　　　　　　　　　DOS/Vパソコン
  • 日本電気株式会社　　　　　　　PC98-NXシリーズ

  • アップルコンピュータ社　　　　Power Mac G5
    　　　　　　　　　　　　　　　　Power Mac G4

PCIバスを搭載していることが必要です。LVD対応の、PCIバス用SCSI I/Fボードが必要です。下記ボードを推奨します。

  • アダプテック社
    　　　　　　　　　　　　SCSI Card 39320A-R（Ultra320 SCSI対応）
    　　　　　　　　　　　　SCSI Card 29320A-R（Ultra320 SCSI対応）
    　　　　　　　　　　　　SCSI Card 29320ALP-R（Ultra320 SCSI対応）
    　　　　　　　　　　　　SCSI Card 39160（Ultra160 SCSI対応）
    　　　　　　　　　　　　SCSI Card 29160（Ultra160 SCSI対応）

  • ATTO Technology社
    　　　　　　　　　　　　EPCI-UL4D（Ultra320 SCSI対応）
    　　　　　　　　　　　　EPCI-UL4S（Ultra320 SCSI対応）
    　　　　　　　　　　　　EPCI-UL3D（Ultra160 SCSI対応）
    　　　　　　　　　　　　EPCI-UL3S（Ultra160 SCSI対応）
▼

戻る
■対応OS（RAIDシステム本体）：

  • Windows XP Home Edition/Professional Service Pack 1 以降
  • Windows 2000 Service Pack 1 以降
  • Windows NT 4.0 Service Pack 6 以降

  • Mac OS X 10.4 から 10.4.1 まで
  • Mac OS X 10.2.1 から 10.3.9 まで


※対応OSは、いずれも日本語OSに限ります。また、パソコン本体／接続するI/Fが対応していないOSでは使用できません。認識される容量および1パーティションの容量は、OSの仕様に準じます。


■RAID Watchの動作環境（ネットワーク経由で起動）：

●Windowsクライアント

  • Windows XP Home Edition/Professional Service Pack 1 以降
  • Windows 2000 Service Pack 1 以降
  • Internet Explorer 5.5 以降（Internet Explorer 6 以降の環境を推奨）

●Macintoshクライアント

  • Mac OS X 10.4 から 10.4.1 まで
  • Mac OS X 10.2.8 から 10.3.9 まで
  • Safari 1.0 以降（Safari 1.0.3以降の環境を推奨）


※Javaスクリプトを実行可能な環境が必要です。


▼

戻る
■製品仕様
型番 　LDA-A2100S
　LDA-A1750S
インターフェース 　Ultra320 SCSI
　LANポート（100BASE-TX/10BASE-T）
　シリアルポート（RS-232C準拠）
対応RAIDレベル 　RAID0
　RAID1（ホットスワップ対応）
　RAID3（ホットスワップ対応）
　RAID3＋ホットスペア（ホットスワップ対応）
　RAID5（ホットスワップ対応，出荷時設定）
　RAID5＋ホットスペア（ホットスワップ対応）
HDドライブ構成
 　LDA-A2100S　　　：300GB ×8台
　LDA-A1750S　　　：250GB ×8台
データ領域容量
 　LDA-A2100S
　　RAID1
　　RAID3
　　RAID3＋ホットスペア　
　　RAID5
　　RAID5＋ホットスペア 		　：299GB ×4
　：2098GB
　：1798GB
　：2098GB（出荷時設定）
　：1798GB

　LDA-A1750S
　　RAID1
　　RAID3
　　RAID3＋ホットスペア　
　　RAID5
　　RAID5＋ホットスペア 		　：250GB ×4
　：1750GB
　：1500GB
　：1750GB（出荷時設定）
　：1500GB
　　　　　　　　※1GB=1,000,000,000バイト計算
キャッシュメモリ 　128MB（RAIDコントローラに搭載）
最大データ転送速度
（I/F，理論値）		 　Ultra320 SCSI　　　　　 ：320MB/s
電源ユニット 　2重化／ホットスワップ対応
入力電圧 　AC100V±10％　50/60Hz
消費電力（定格） 　157W
エネルギー消費効率 　LDA-A2100S　　　：区分H，0.072W/GB
　LDA-A1750S　　　：区分H，0.084W/GB
外形寸法
（幅×高さ×奥行き）		 　156×373×347mm（縦置き時，スタンド金具／突起部を除く）
質量 　19kg
設置方向 　垂直／水平
コネクタ形状 　SCSI　　　　　　：VHDCI 68ピン ×2
　LAN　　　　　　 ：RJ-45 ×1
　シリアル　　　　：専用コネクタ ×1
冷却ファン 　有り ×2
保証期間 　3年間
グリーン購入法 　対応


戻る
■付属品一覧：

　RAIDシステム 1台
　スペアドライブ 1台
　SCSIケーブル（VHDCI 68ピン−VHDCI 68ピン：約90cm） 1本
　SCSIケーブル（VHDCI 68ピン−D-subハーフピッチ68ピン：約90cm） 1本
　RS-232Cケーブル（専用コネクタ−D-sub 9ピン：約1.6m） 1本
　RS-232C変換アダプタ（D-sub 9ピン：ストレート→クロス） 1個
　電源ケーブル（アース付き：約1.8m） 2本
　スタンド金具 4個
　ソフトウェア（CD-ROM）
　　　　RAID Watch
　　　　マニュアル（PDFファイル）
 1枚
　セットアップガイド 1枚
　保証書 1枚




戻る
■別売品：

  • スペアドライブ「SPD-A250S」
  • 交換用電源モジュール「LDA-APW250W」
  • 交換用FANユニット「LDA-AFAN」
  • SCSIケーブル「LDA-A68VV090」（VHDCI 68ピン−VHDCI 68ピン：約90cm）
  • SCSIケーブル「LDA-A68WV090」（VHDCI 68ピン−D-subハーフピッチ68ピン：約90cm）
  • U320 SCSIターミネータ「LDA-A68VL（VHDCI 68ピン）
  • RS-232Cケーブル「LDA-A232CA9」（専用コネクタ−D-sub 9ピン：約1.6m）
  • RS-232C変換アダプタ「LDA-A232C9X9」（D-sub 9ピン：ストレート→クロス）
