LSV-5S1500H/3C 竹 RAID5システム搭載 ハイブリッドキューブ型NAS

製品の特徴と主なテクノロジー

LSV-5S1500H/3Cは、RAID5システム搭載 ハイブリッドキューブ型のNAS（Network Attached Storage）です。ネットワークに接続を行い、クライアントPCからリモートで管理ができますので、ファイル共有を簡便に実現することができます。
OSとして、Windowsクライアントとの親和性が高いWindows Storage Serverを搭載したモデルです。
システム用のSSDドライブ1台と、500GBのHDドライブを3台搭載し、ソフトウェアRAIDシステムを塔載しています。RAID5構成時は1台のHDドライブに障害が発生してもパリティデータの保持によりデータへのアクセスを維持することができ、コールドスワップ(※1)によるリビルド作業で、通常状態に復帰する事が可能で、万一の故障発生時にもシステムの停止を最小限に抑えることができます。
ユーザは、およそ1000GBのデータ領域容量を使用することができます。また、「ギガビットイーサネット対応」「E-mail通知機能搭載」と、企業やSOHO環境での使用にも最適なモデルです。
※1：コールドスワップですので、ディスク交換時は本体の電源をOFFにする必要があります。

LSV-5SH3C
  • Kicon_ハイブリットSSD搭載
  • Kicon_GigaBIT対応
  • Kicon_HDD×3,SSD×1
  • Kicon_7200rpm
  • Kicon_メモリ1GB
  • Kicon_USBポート×4
  • Kicon_UPS対応
  • Kicon_盗難防止機構搭載
  • WindowsStorageServer2003R2
  • omrom_UPS
  • APC
  • グリーン購入法
  • オンサイト保守
  • 1年保障
  • ディスク暗号化
テクノロジー
  • アプリケーションインストール
  • WSS2003R2標準搭載
  • Win/Mac大容量共有
  • 高速データ転送

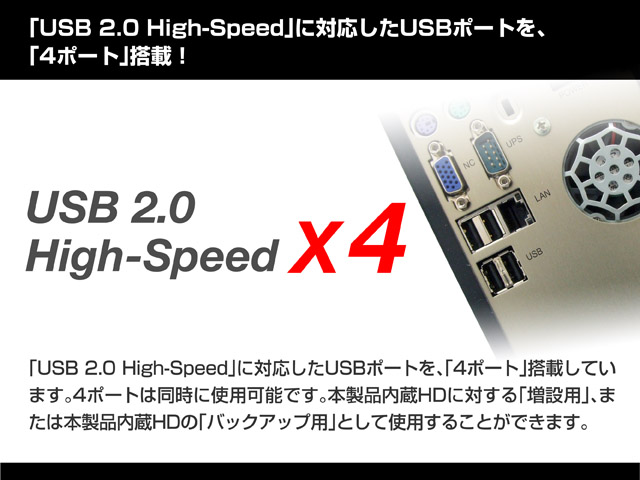

  • USB 2.0 High-Speed×4ポート

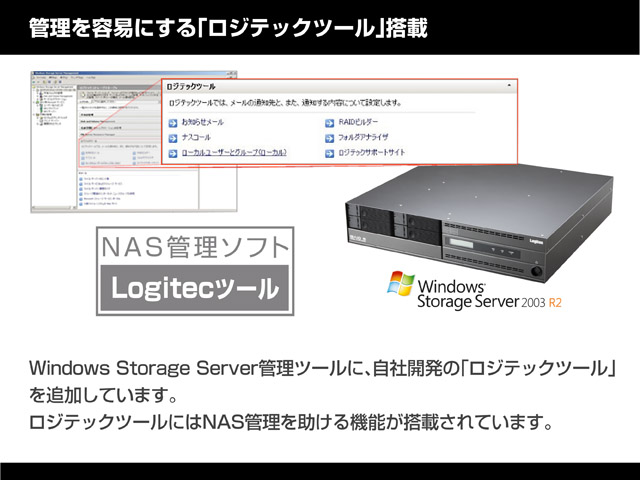

  • ロジテックツール搭載

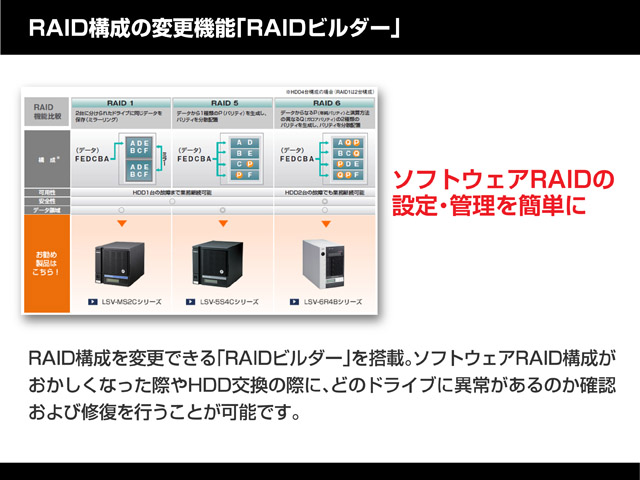

  • RAIDビルダー搭載
  • パソコンで設定・管理
  • Logitec フォルダミラーリングツール
  • コンパクト筐体
  • 流体軸受ドライブ
  • 液晶パネル
  • RoHS指令準拠
  • Logitec ホストエクスプローラ
ラインナップ
  • 1000GB TYPE

※記載されている価格は消費税別のメーカー希望小売価格です。[価格表記について]

ページトップへ

製品関連情報

動作確認済ソフトイメージ
動作確認済ソフトウェアについてはこちらをご参照ください。
「動作確認済ソフト一覧表」
WindowsStorageServerイメージ
標準搭載OS「Windows Storage
Server」については こちらをご参照ください。
「ロジテックNASの特徴」
オンサイト保守サービスイメージ
オンサイト保守サービスについてはこちらをご参照ください。
「オンサイト保守サービス」

ページトップへ

製品仕様

型番 LSV-5S1500H/3C
CPU VIA C7 1.0GHz
メモリ 1GB
LANポート 1000BASE-T/100BASE-TX
シリアルポート RS-232C準拠（UPS接続用）
USBポート USB2.0（UPS、HD接続用）
対応RAIDレベル RAID5（コールドスワップ）
HDドライブ構成 500GB ×3台+ SSD(システム用SSD)
データ領域容量 約1000GB
※全機種、1GB=1,000,000,000バイト計算
ディスク回転数 7200rpm
OS Windows Storage Server 2003 R2
動作時環境条件 温度：10℃〜35℃、相対湿度：20％〜80％（ただし、結露無きこと）
保管時環境条件 温度：-20℃〜50℃、相対湿度 ：20％〜80％
入力電圧 AC100V±10％　50/60Hz
消費電力（定格） 55W
発熱量 198kJ/h
エネルギー消費効率
（省エネ法に基づく表示）		 区分i 0.037W/GB
外形寸法
（幅×奥行き×高さ）		 184×280×193mm（突起部を除く）
質量 約6.5kg
設置方向 水平
設置方法 机上設置
LANコネクタ形状 RJ-45(AUTO MDI/X) x1
シリアル コネクタ形状 D-sub 9ピン x1
USBコネクタ形状 USB シリーズA ×4
冷却ファン HDドライブ用ファン×1、電源用ファン×1
保証期間 無償保証：1年間
オンサイト保証 オプション（最大5年まで）
グリーン購入法 対応
RoHS指令 準拠
付属品

NAS本体×1台　　電源ケーブル（アース付き）×1本
クイックスタートガイド×1枚　　クイックリペアガイド ×1枚
保証書（クイックスタートガイドに印刷）×1枚　　Microsoftライセンス規約(EULA)×1枚
ソフトウェア（CD-ROM）LogitecNASサポートディスク×1枚
ソフトウェア（CD-ROM）OSリカバリーディスク×1枚
セキュリティキー×2個

別売品（スペアドライブ）
LSV-5S1500H/3C用スペアドライブ
「SPD-5S500」		 オープンプライス
保守サービス

ロジテックNASオンサイト保守についてはこちらをご覧ください（オンサイト保守サービス）

ページトップへ

クライアント環境

使用時 Windows 7
Windows Vista
Windows XP Home Edition/Professional
Windows 2000 Professional Service Pack 1 以降
Mac OS X 10.0.4 から
　※Mac OS X 10.7(Lion)でのAFP接続はできません
MacOS 9.0.4から
Linux
設定／管理時 Windows 7
Windows Vista
Windows XP Professional
  • ※対応OSは、いずれも日本語OSに限ります。
  • パソコンは、上記OSのいずれかを搭載し、LAN環境に接続されていることが必要です。
  • ※セキュリティの関係上、ルータを越えた転送を行う使用方法については、未サポートとなります。

ページトップへ

ネットワーク性能／データ運用性能

対応プロトコル TCP/IP, Apple Talk
対応ファイルシステム * CIFS（SMB）
* AFP （AFP2.0サポート)
* NFS （NFS2.0/3.0サポート）
* FTP
※本製品出荷時はCIFSによるファイル共有のみが有効になっています。その他のプロトコルをご利用になる場合には、ご購入後、設定を変更していただく必要があります。
主な管理機能 ■ユーザー／グループ作成（Windowsドメイン参照可能）
　最大登録可能ユーザー数：無制限（理論値）
　最大登録可能グループ数：無制限（理論値）
■共有フォルダ作成
　最大登録可能共有フォルダ数：無制限（理論値）
■ログイン＆アクセス
　最大同時ログイン可能クライアント数：無制限（理論値）
　推奨同時アクセスクライアント数：20クライアント
そのほかの機能 * 共有フォルダへのアクセス権限設定
* ユーザーパスワード設定／変更
* UPS管理
* 状況／障害通知機能（E-mail）
* 障害警報機能（E-Mail/BEEP/LCD）：RAIDエラー等

ページトップへ

確認済みの対応UPS

オムロン管理ソフトウェア：
PowerActPro3.2/4
UPS型式 対応
BNシリーズ ○
BYシリーズ ○
BXシリーズ ×※
BZシリーズ ×※
APC管理ソフトウェア：
PowerChute BusinessEditionDelux8.0.1,
PowerChutes NetworkShutdown2.2.3
Windows電源管理
UPS型式 対応
Smart UPSシリーズ ○
ESシリーズ ×※
CSシリーズ ×※

※UPSが矩形（くけい）波形出力のため使用不可
こちらのFAQ最新情報もご確認ください。
FAQ:Windows Storage Server搭載NASで自動シャットダウン可能なUPSについて

ページトップへ

接続確認済の外付ハードディスクドライブ

　・暗号機能モデル
　　　LSV-BK2000/U2、LSV-BK1000/U2
　　　※最新ユーティリティは以下でダウンロードできます。
　　　　http://www.logitec.co.jp/down/soft/nas/lsvbku2.html
　・スタンダードモデル
　　　LHD-ENU2Wシリーズ

※1：本製品での検証結果です。そのほかのWindows Storage Server搭載NASでの動作を保証するものではありません。
